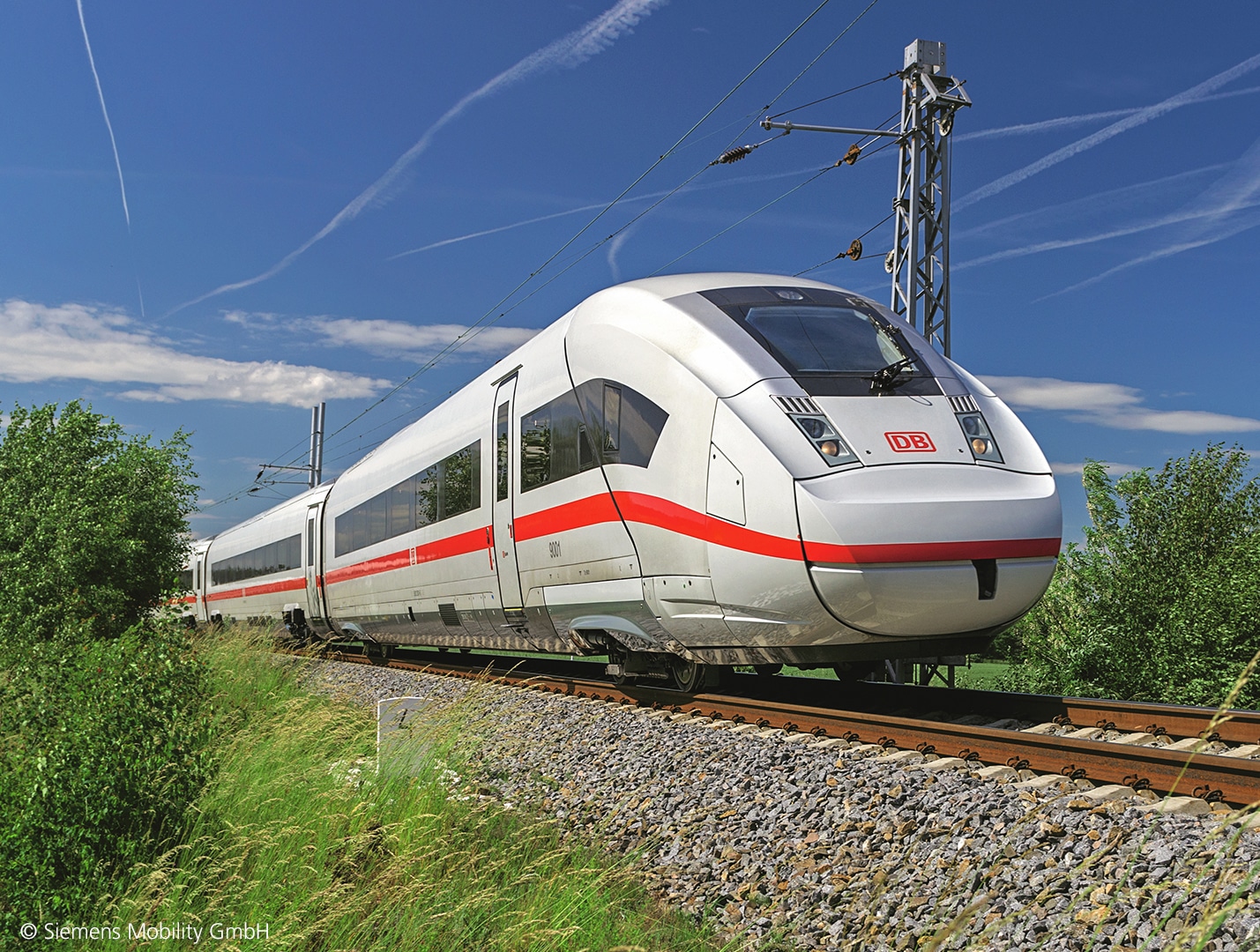

ICE von Siemens

Hohe Biegesteifigkeit & geringes Produktgewicht

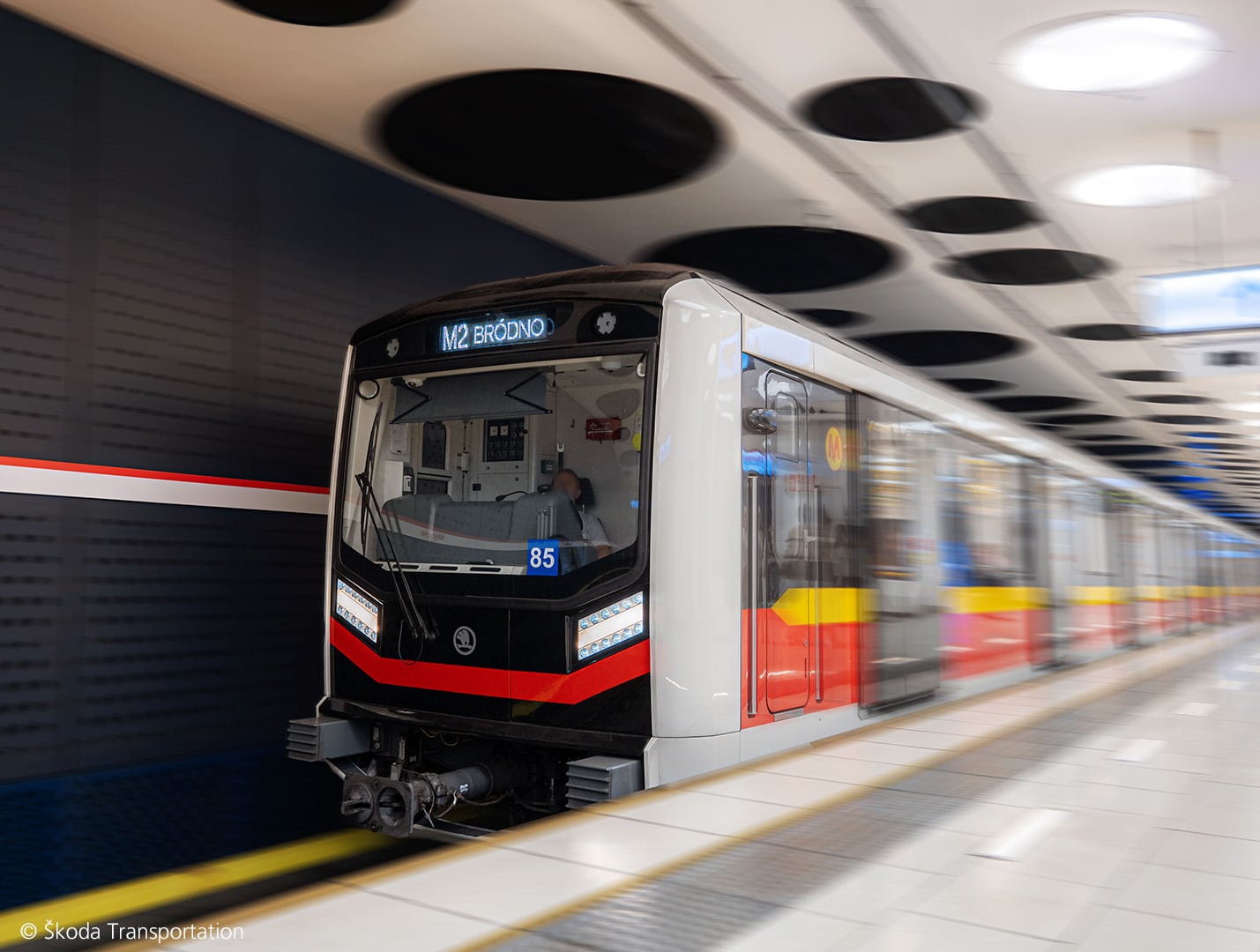

Warschauer U-Bahn von Skoda

Langlebigkeit & Korrosionsbeständigkeit

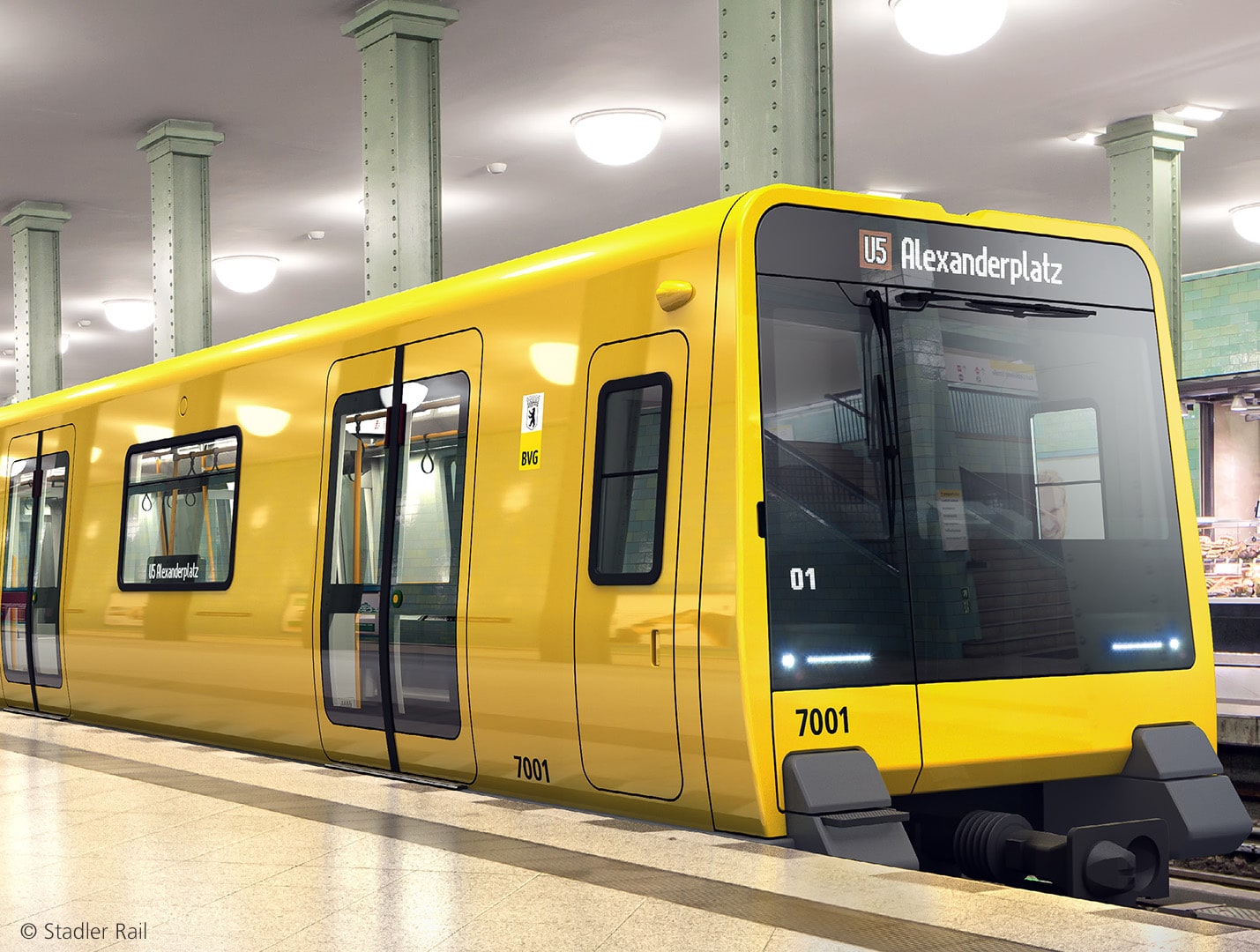

U-Bahn Berlin - Fußbodenheizung und Fußboden mit hoher Schalldämmung

Angepasst an technische Anforderungen

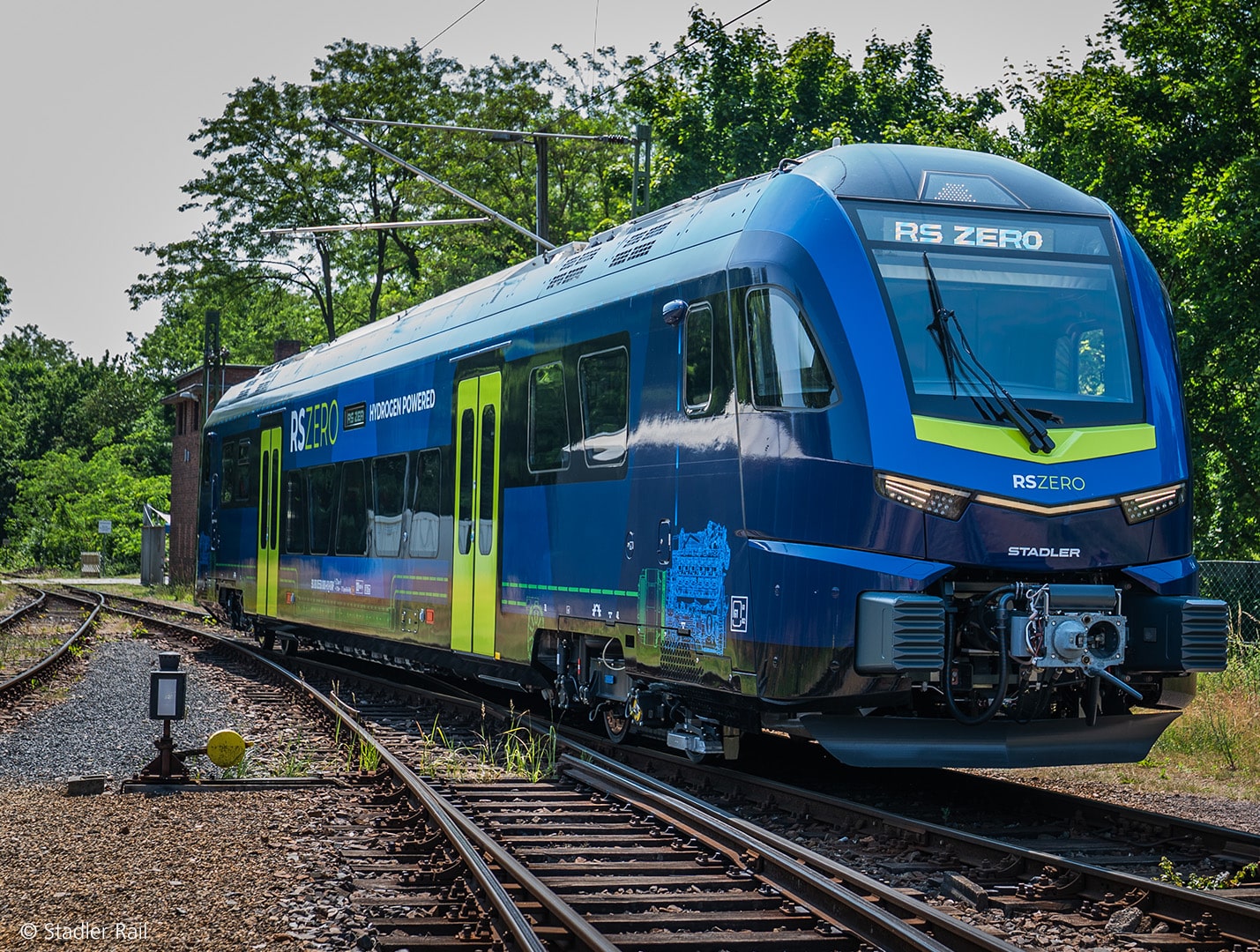

Metawell Boden und Treppe im RS Zero von Stadler

Hohe statische & dynamische Belastbarkeit

Metawell® im Schienenfahrzeugbau – Leicht, stabil, vielseitig

Metawell® Leichtbaukomponenten aus Aluminium-Sandwichplatten überzeugen im Schienenfahrzeugbau durch ihre Vielseitigkeit. Seit Anfang der 1990er Jahre werden sie weltweit in Hochgeschwindigkeitszügen, Wagons, Metros und Straßenbahnen verbaut.

Sie verbinden geringes Gewicht mit hoher Biegefestigkeit und Formstabilität, erfüllen höchste Anforderungen an den Brandschutz, lassen sich zur Schalldämmung nutzen und die Wellenkanäle können für Lüftung oder auch zur sicheren Kabelverlegung verwendet werden. Mit ihren hochwertigen, beschicht- und bedruckbaren Oberflächen setzen Metawell® Sandwichelemente aus Aluminium auch Design-Akzente. Das leicht verformbare Metawell® Aluflex ermöglicht zudem die Realisierung aufwendig gestalteter Sandwichkonstruktionen. Von Interesse ist außerdem, dass einbaufertige Komponenten inklusive z. B. Befestigung, Anbauteilen, Griffen, Haltern, integrierte Heizkabel, etc. geliefert werden können.

Konstrukteure und Designer greifen im Schienenfahrzeugbau gerne auf Metawell® Leichtbaukomponenten zurück. Aus gutem Grund: Mit unseren Aluminium-Leichtbauplatten lassen sich Lösungen in den unterschiedlichsten Einsatzbereichen realisieren, die technisch und wirtschaftlich höchsten Ansprüchen gerecht werden.

Metawell® & Metawell® Aluflex

Verschiedene Anwendungen von Metawell® im Schienenfahrzeugbau

Leicht, stabil und funktional – perfekt für den modernen nachhaltigen Schienenfahrzeugbau
Typische Einsatzbereiche sind Außenanwendungen, Deckenelemente, Fußböden, Einbauten, Klimakanäle und Komponenten für Einstiegshilfen sowie Wartungsdeckel.

Metawell® auf einen Blick

  • Gewicht reduzieren, Effizienz steigern: Weniger Gewicht bedeutet bessere Leistung.
  • Langlebigkeit: Aufgrund hervorragender Korrosionsschutzeigenschaften.
  • Schnelle und einfache Montage: Vorgefertigte Komponenten.
  • Engineering Kompetenz: Ausarbeitung technischer Lösungen in Zusammenarbeit mit dem Kunden.
  • Funktionalität: Wellenkanäle können für Schalldämmung und Kabelverlegung genutzt werden.
  • Sicherheit: Zertifizierte Materialien garantieren Brandschutz und Sicherheitsstandards.

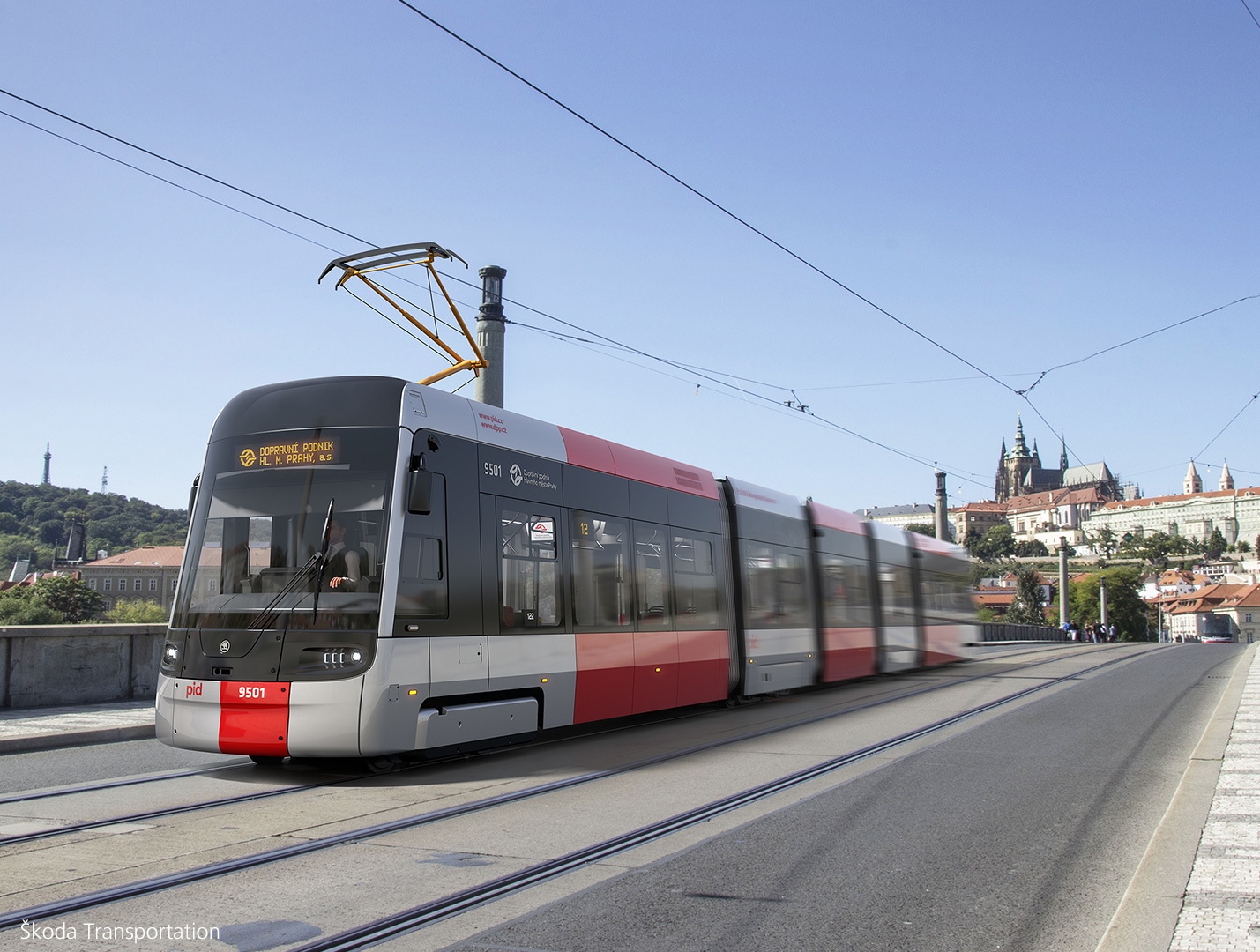

Prager Tram von Skoda

Außenanwendungen

Metawell® eignet sich für den Einsatz im Außenbereich – insbesondere für Außenverkleidungen und Gehäuseabdeckungen

  • Geringes Gewicht: Geringes Flächengewicht – jedes Gramm zählt
  • Erscheinungsbild: Extrem glatte Oberflächen möglich
  • Korrosionsschutz: Deckbleche und Kernmaterial von Metawell® sind korrosionsgeschützt, ideal für äußere Witterungseinflüsse

Flache und gebogene Deckenelemente

Metawell® eignet sich ideal für den Einsatz in Deckenkonstruktionen – überall dort, wo Leichtigkeit, Stabilität und Gestaltungsfreiheit gefordert sind.

  • Geringes Gewicht: Hohe Steifigkeit bei minimalem Eigengewicht ermöglicht den Einsatz mit wenigen Befestigungspunkten. Elemente lassen sich schnell und effizient montieren
  • Funktionale Integration: Teile der Decke können gleichzeitig als Kabelkanal oder Technikführung genutzt werden
  • Gestalterische Flexibilität: flache oder gebogene Deckenelemente – optional pulverbeschichtete Oberflächen

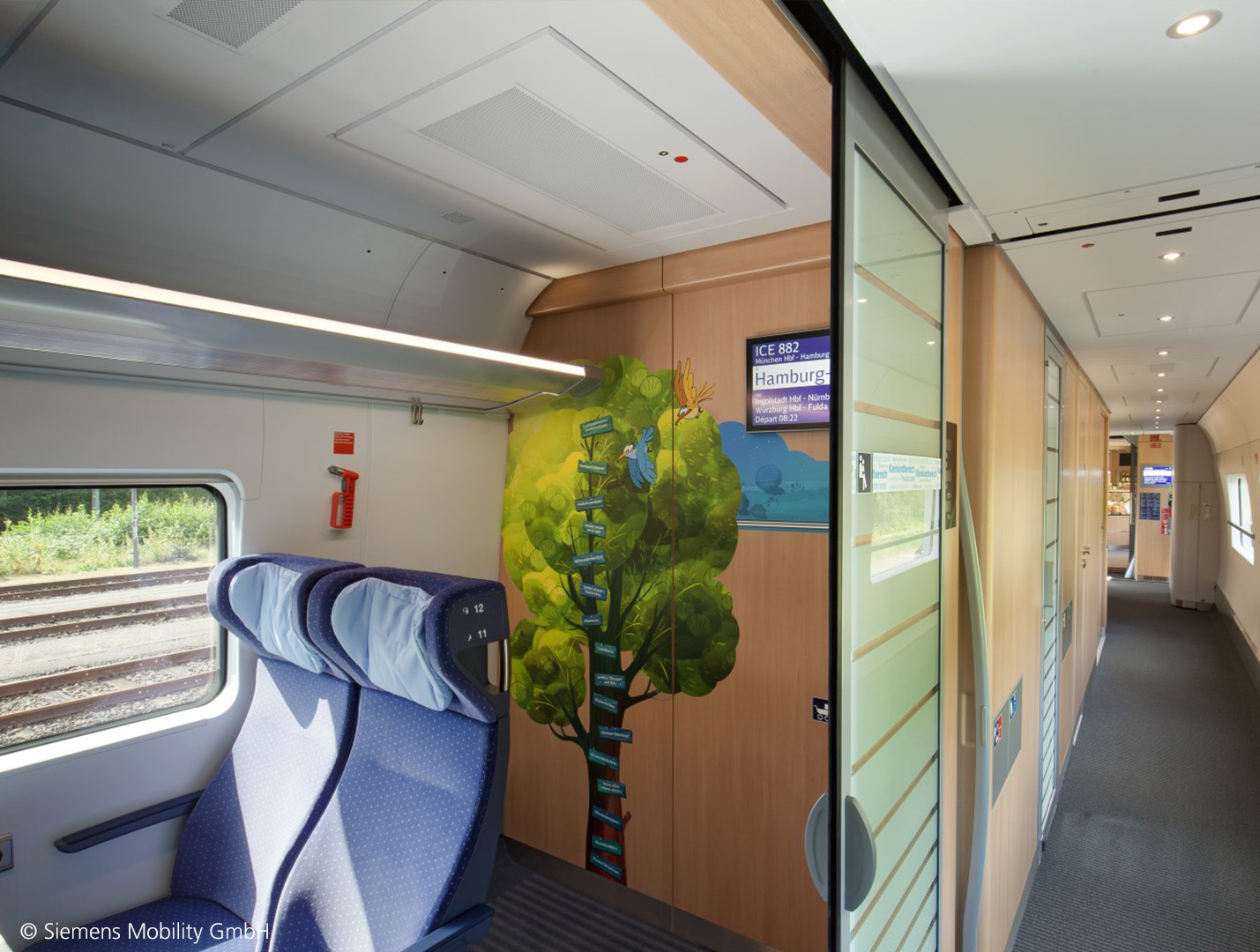

Metawell Decken im ICE Zug von Siemens

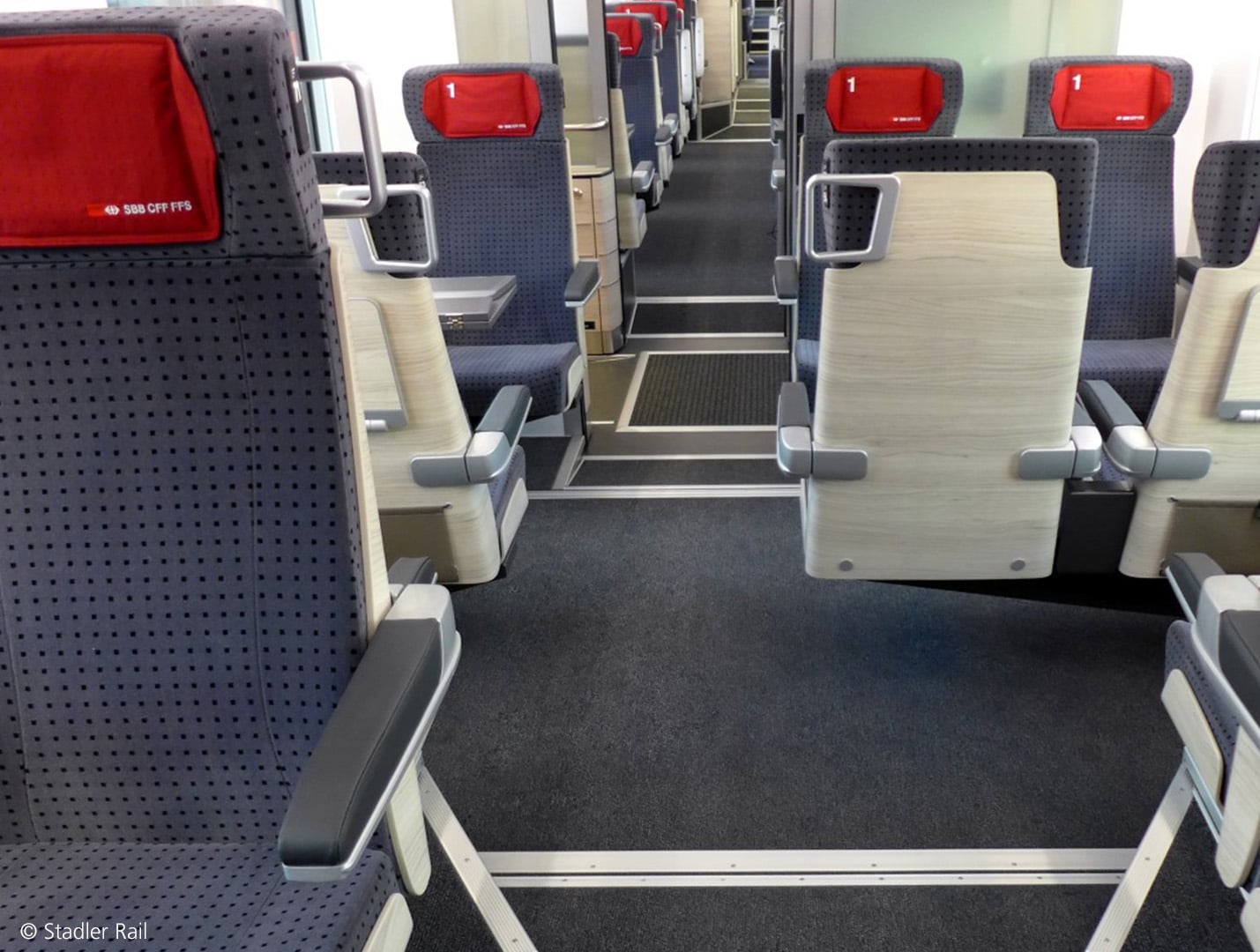

Metawell Boden mit Heiz- und Akustikfunktion für Stadler EC 250

Böden (akustisch wirksam und ggf. beheizt)

Metawell® Bodenplatten sind speziell für die hohen Anforderungen im Schienenfahrzeugbau entwickelt. Sie vereinen maximale Belastbarkeit mit geringem Gewicht und ermöglichen dadurch effiziente und langlebige Fahrzeugkonstruktionen.

  • Hohe Belastbarkeit: Widerstehen großen Flächen- und Punktlasten – Befestigungspunkte für Haltestangen oder ähnliche Komponenten können integriert werden
  • Langlebigkeit: Aufgrund des hohen Korrosionsschutzes
  • Hohe Biegesteifigkeit: Ermöglicht größere Stützweiten bei gleichzeitig reduziertem Gewicht
  • Funktionale Integration: Wellenkanäle können für weitere Funktionen wie Integration von Heizkabeln oder verbesserte Akustik verwendet werden zur Erhöhung des Fahrgastkomforts

Einbauten

Metawell® eignet sich für funktionale und langlebige Ausstattungselemente im Schienenfahrzeugbau. Dank des geringen Gewichts und der hohen Stabilität können unterschiedliche Anwendungen realisiert werden.

  • Hohe Stabilität: Widersteht mechanischen Belastungen und bietet erhöhte Sicherheit gegen Vandalismus
  • Einsatzmöglichkeiten: Optimal geeignet für Tische, Schaltschränke, Sitzkisten, Treppen und andere Innenraumelemente
  • Designfreiheit: flache und gebogene Elemente

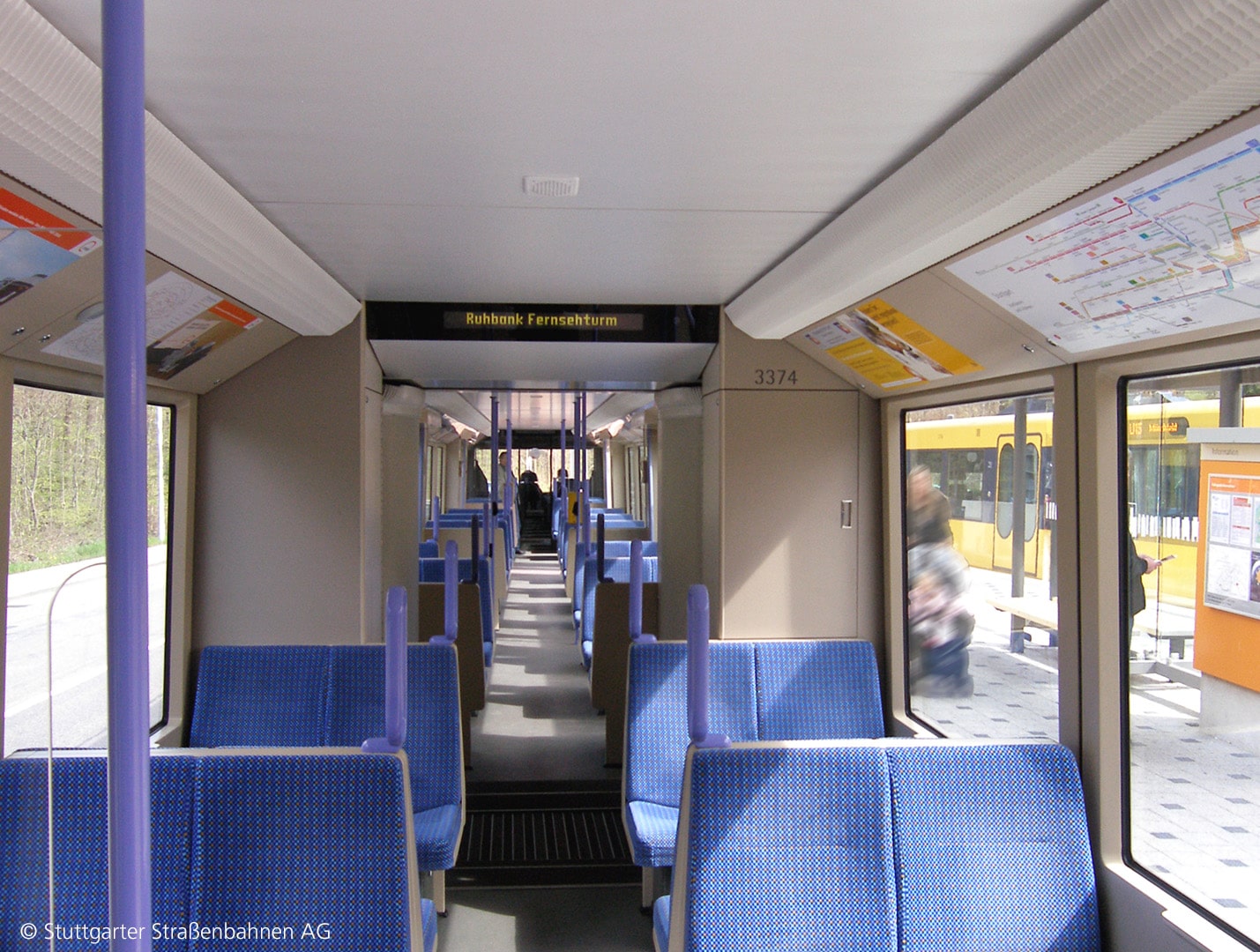

Metawell Schaltschränke für Stuttgarter Straßenbahnen AG von Stadler

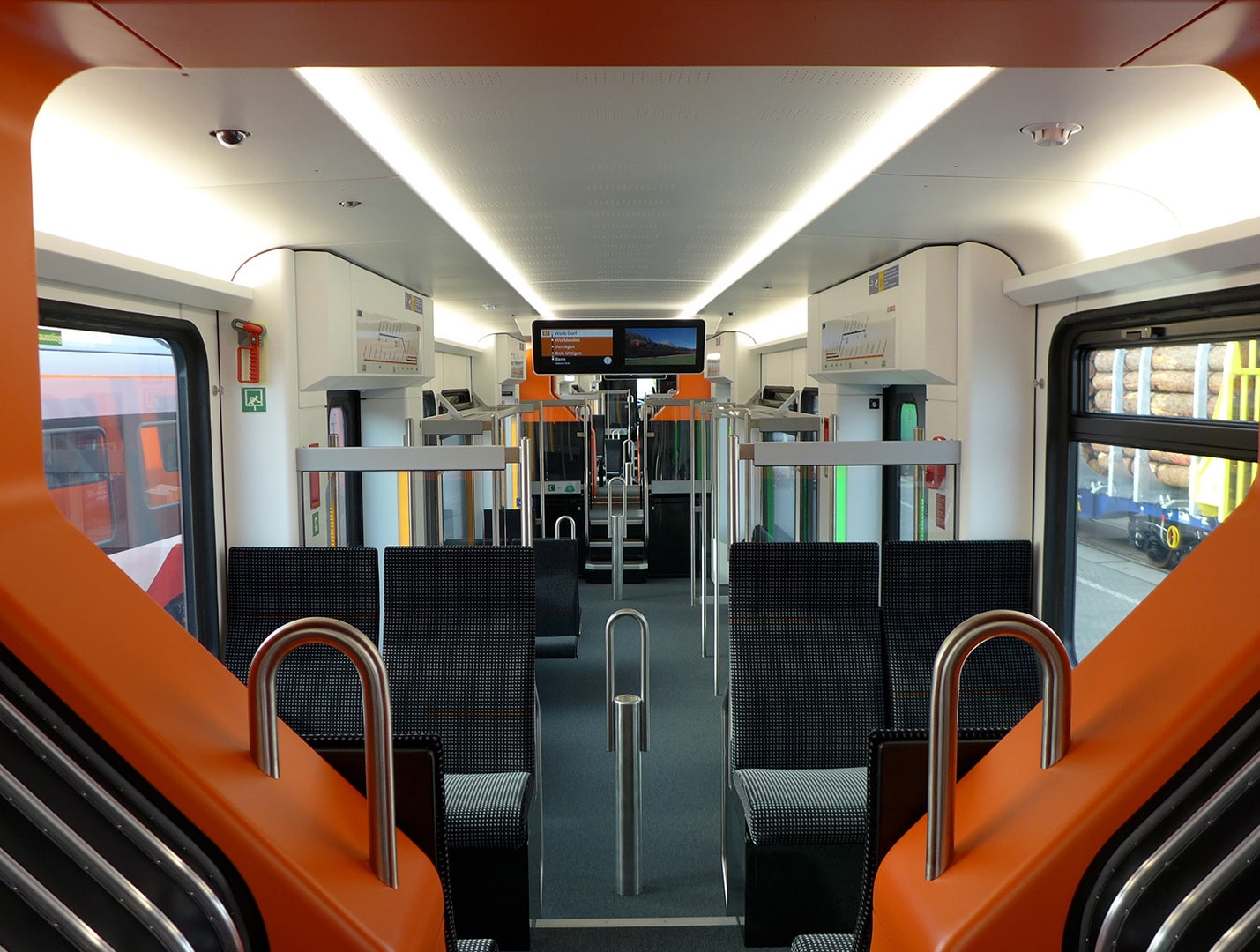

Metawell Klimakanäle für Züge

Klimakanäle

Metawell® kann für die Herstellung von Klimakanälen verwendet werden – also Luftführungssystemen, die in Schienenfahrzeugen für eine gleichmäßige Verteilung von Zu- und Abluft sorgen.

  • Geringes Gewicht: Ermöglicht die Herstellung großflächiger Kanalbauteile mit minimalem Eigengewicht
  • Hohe Steifigkeit: Durch die stabile Sandwichstruktur kann auf zusätzliche Aussteifungen verzichtet werden. Außerdem kann mit reduzierter Anzahl an Befestigungspunkten gearbeitet werden. Dies erlaubt eine wirtschaftliche und schnelle Montage
  • Effiziente Luftführung: Die Struktur und präzise Fertigung sorgen für optimale Strömungseigenschaften und leisen Betrieb

Trennwände

Durch die Leichtbauweise eignet sich Metawell® perfekt für Trennwände und Abteiltüren im Schienenfahrzeugbau – besonders dort, wo strenge Gewichtsvorgaben und hohe Sicherheitsstandards erfüllt werden müssen.

  • Zertifizierter Brandschutz: EN 45545 HL3
  • Funktionalität: Kabel können im Wellenkanal integriert werden
  • Oberflächenqualität: Auf Wunsch auch pulverbeschichtet – für eine gleichmäßigere Oberfläche mit erhöhter Kratzfestigkeit und Reinigungsmittelbeständigkeit

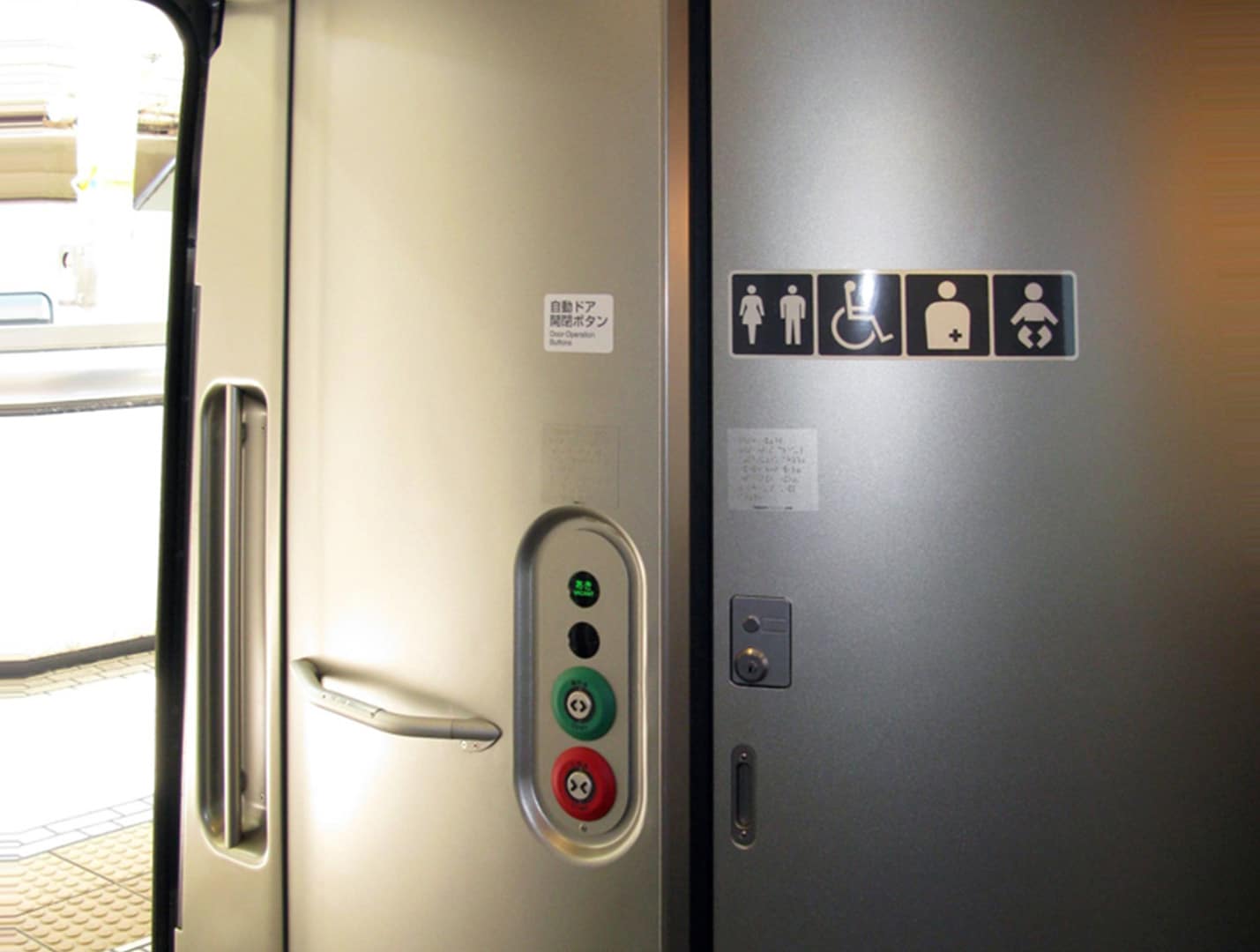

Metawell Trennwände in Zügen

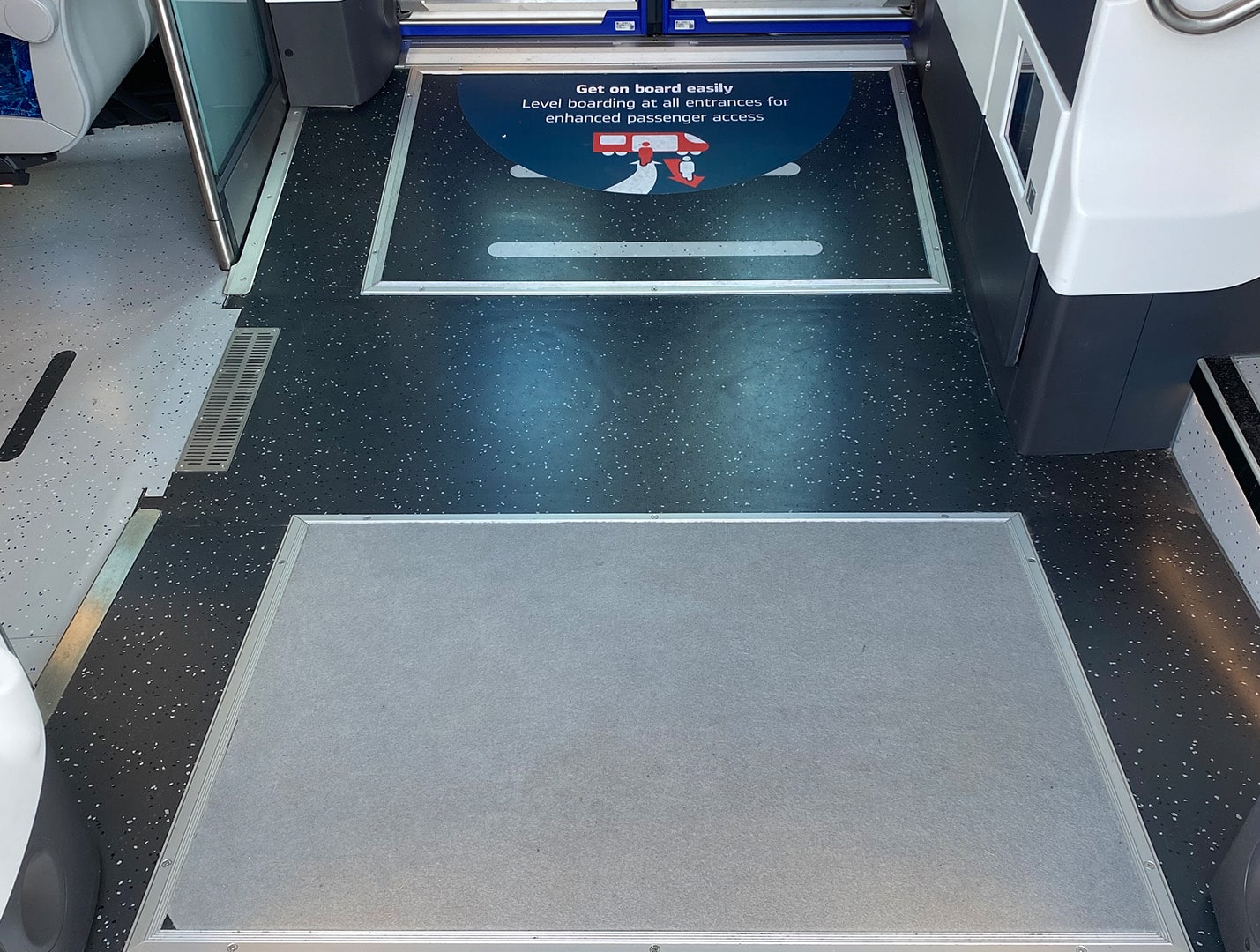

Metawell Komponenten für Wartungsdeckel und Einstiegshilfen in Zügen

Komponenten für Einstiegshilfen und Wartungsdeckel

Eingangsbereiche von Schienenfahrzeugen müssen außergewöhnlichen Belastungen standhalten – extrem hohe Lastwechsel, witterungsbedingte Einflüsse und der Kontakt mit aggressiven Stoffen wie Streusalz sind hier an der Tagesordnung.

  • Hohe Belastbarkeit: Korrosionsgeschützte Aluminium-Leichtbauplatten trotzen extremen Flächen- und Punktlasten
  • Langlebig und robust: Bewährt in Rampen, Schiebetritten, Wartungsklappen, Deckelplatten und Liftsystemen
  • Witterungsbeständig: Widersteht Feuchtigkeit, Streusalz und sonstigen Umwelteinflüssen

Produkteigenschaften

Herausragende Produkteigenschaften von Metawell® im Schienenfahrzeugbau
Leicht. Stabil. Langlebig.

Metawell® Aluminium-Leichtbauplatten setzen neue Maßstäbe im innovativen Schienenfahrzeugbau. Durch ihre außergewöhnliche Kombination aus geringem Gewicht, hoher Steifigkeit und vollständiger Recyclingfähigkeit bieten sie ideale Lösungen im Schienenfahrzeugbau.

Komponenten- und Systemlieferung – Aufgrund der hohen Fertigungstiefe können Komponenten und Systeme geliefert werden, angepasst an technische Anforderungen.

Langlebigkeit aufgrund Korrosionsbeständigkeit – 5000er Aluminiumlegierungen mit mindestens 2,7% Magnesiumanteil und die Verwendung eines zusätzlichen Primers auf allen Oberflächen inklusive des Kernmaterials, garantieren eine außergewöhnlich hohe Korrosionsbeständigkeit.

Engineering Kompetenz – Unser engagiertes Engineering-Team unterstützt bei der Auslegung und Umsetzung – auch bei komplexen Anwendungen.

Cleverer Leichtbau – Dank des innovativen Wellenkerns erreicht Metawell® eine hohe Biegesteifigkeit bei minimalem Gewicht. Zusätzlich können in den Wellenkanal weitere Funktionen (z. B. Heizkabel, Kabel oder Schalldämmung) integriert werden.

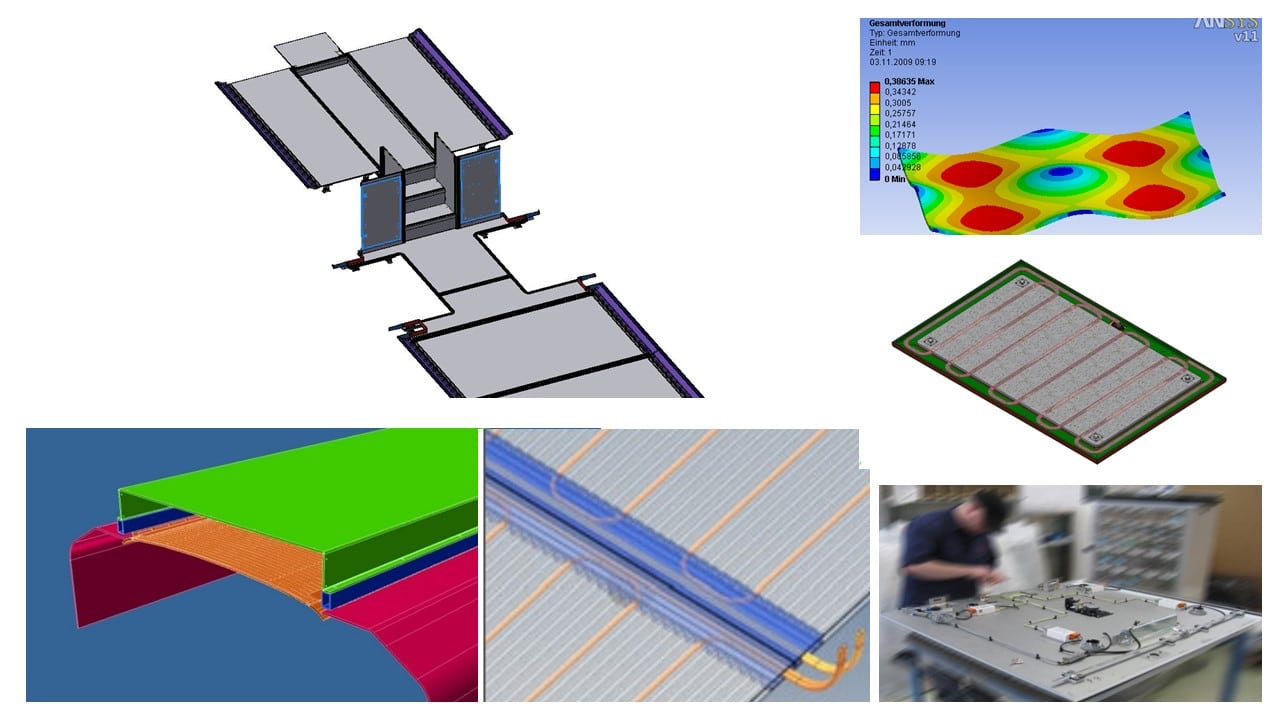

Engineeringkompetenz
Von der Platte zur fertigen Komponente

Metawell® bietet nicht nur hochwertige Aluminium-Leichtbauplatten, sondern auch umfassende Engineering-Expertise für den Schienenfahrzeugbau. Unsere Erfahrung reicht von der ersten Konzeptidee bis zur Serienreife – wir unterstützen unsere Kunden bei der Planung, Konstruktion und Umsetzung maßgeschneiderter Lösungen.

Maßgeschneiderte Lösungen: Gemeinsam mit führenden Schienenfahrzeugbauern entwickeln wir Komponenten, die exakt auf Fahrzeugarchitektur, statische Anforderungen und funktionale Bedürfnisse abgestimmt sind.

Prototyping und Tests: Wir begleiten die Entwicklung von Prototypen, führen mechanische Tests durch und sichern so eine zuverlässige Funktionalität in der Serienproduktion.

Serienreife: Unsere Lösungen sind auf den Serieneinsatz ausgelegt – vom ersten Muster bis zu fertig geprüften Serienteilen. Dies umfasst auch die Erstellung technischer Zeichnungen, Fertigungsfreigaben und Montagekonzepte.

Praxisnahe Optimierung: Durch unsere enge Zusammenarbeit mit den Fahrzeugherstellern können wir Prozesse optimieren, Gewicht reduzieren, Montagezeiten verkürzen und die Materialeffizienz steigern.

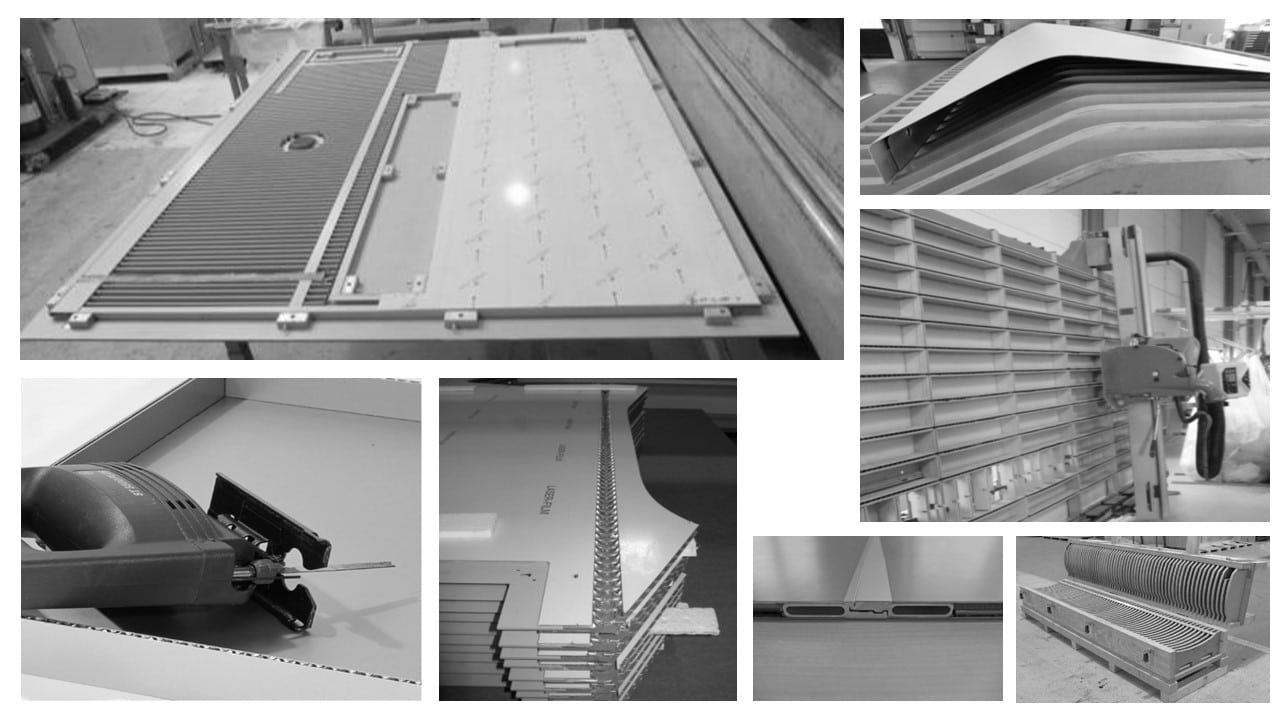

Einfache Verarbeitung und Montagefreundlichkeit von Metawell®

Leichte Bearbeitung mit handelsüblichen Werkzeugen – auch für Local Content Projekte geeignet

Metawell® bietet nicht nur herausragende Materialeigenschaften, sondern punktet auch mit einer besonders einfachen und flexiblen Verarbeitung. Durch die Nutzung von handelsüblichen Werkzeugen können auch Projekte umgesetzt werden, bei denen ein hoher Local Content erzielt werden soll.

Verarbeitungshinweise & Downloads

Für eine sichere und effiziente Verarbeitung stellen wir folgende technische Informationen bereit:

Verarbeitungshinweise
Formgebung Metawell® Aluflex

Maximale Gestaltungsfreiheit mit Metawell®
Vielseitigkeit in der Oberfläche

Metawell® ist nicht nur leicht und stabil – es ist auch vielseitig in der Oberflächengestaltung.

Nasslackierung
Für individuelle Farbgebung auch in kleinen Stückzahlen. Haftlackierte Platten lassen sich ohne große Vorbehandlung direkt lackieren (max. 100 °C beachten!).

Pulverbeschichtung
Auf Anfrage realisierbar – bietet hohe Beständigkeit und edle Oberflächenoptik.

Digitaldruck
Ideal für großflächige, brillante Designs. Die hohe Planebenheit und geringe Dickentoleranz ermöglichen gestochen scharfe Druckbilder auf speziell beschichteten Platten.

Folienkaschierung
Selbstklebende Dekorfolien oder Transferklebefolien ermöglichen schnelle und einfache Gestaltung.

Zulassungen für Metawell® im Schienenfahrzeugbau
Zugelassen. Geprüft. Sicher.

  • Zertifiziert nach ISO/TS 22163:2017 (IRIS)
  • Klebezertifizierung nach EN 17460 Klasse A1
  • Schweißzertifizierung nach EN 15085-2 Stufe CL1
  • Brandschutz HL3 nach EN 45545

Metawell® Produkte sind korrosionsbeständig, wartungsarm, langlebig
Dauerhafter Schutz und maximale Sicherheit

Metawell®-Produkte bestehen aus besonders korrosionsbeständigen Aluminiumlegierungen und sind dank vollständigem Primer-Schutz ideal für den Einsatz im Schienenfahrzeugbau geeignet.

Korrosionsschutz auf allen Ebenen: Jede Aluminiumschicht – sogar das gewellte Kernmaterial – ist beidseitig mit einem speziell entwickelten Korrosionsschutzprimer versehen. Diese Schutzschicht unterscheidet Metawell® deutlich von anderen Produkten, bei denen das Kernmaterial häufig unbehandelt bleibt.

Starker Halt durch perfekten Klebeverbund: Der Primer schützt nicht nur vor Korrosion, sondern bildet auch die essentielle Grundlage für einen dauerhaften und stabilen Klebeverbund – eine entscheidende Voraussetzung für die Langlebigkeit unserer Produkte.

Hochwertige Legierung für anspruchsvolle Einsätze: Sowohl die Deckbleche als auch das Kernmaterial bestehen aus Aluminium der 5000er Legierungsreihe mit einem Magnesiumanteil über 2,7 %. Diese Legierungen gelten als besonders korrosionsbeständig und sind daher ideal für den Einsatz im Schienenfahrzeugbau geeignet.

Nachhaltigkeit im Betrieb

Metawell® Leichtbaulösungen für den Schienenfahrzeugbau

Der Einsatz von Metawell® Aluminium-Leichtbauplatten im Schienenfahrzeugbau ist weit mehr als eine technische Verbesserung – er ist ein aktiver Beitrag zu nachhaltiger Mobilität.

Durch die deutliche Gewichtsreduzierung werden Energieverbrauch und Emissionen über die gesamte Lebensdauer eines Fahrzeugs signifikant gesenkt. Gleichzeitig sinkt der Wartungsaufwand – was sowohl ökologisch als auch wirtschaftlich überzeugt.

Langlebig und effizient – über Jahrzehnte hinweg

Metawell® Produkte sind für eine lange Einsatzdauer ausgelegt, die den Lebenszyklus des Fahrzeugs beinhalten kann. Möglich wird das durch den Einsatz korrosionsbeständiger 5000er Aluminiumlegierungen mit mindestens 2,7% Magnesiumanteil und den umfassenden Schutz durch einen Primer auf allen Oberflächen, auch im Inneren des Produkts.  Das Ergebnis: weniger Materialaustausch, geringere Instandhaltungskosten und eine höhere Lebensdauer.

Nachhaltigkeit, die sich rechnet
Die Gleichung ist einfach: Weniger Gewicht = geringerer Energiebedarf bei Bewegung = reduzierte Betriebskosten und Emissionen.

Dieses Einsparpotenzial wurde auch wissenschaftlich belegt – etwa durch eine Studie des Instituts für Energie- und Umweltforschung Heidelberg (ifeu), die die Energieeinsparung über den gesamten Lebenszyklus eines Zuges analysiert hat.

Metawell® als recyclingfähiges Leichtbaumaterial

Metawell® Aluminium-Leichtbauplatten bieten eine zukunftsorientierte Lösung für den modernen Schienenfahrzeugbau – nachhaltig, ressourcenschonend und wirtschaftlich überzeugend. Durch Material, Bauweise und die Verwendung von recyceltem Aluminium sind sie ein gutes Beispiel für nachhaltige Leichtbauweise.

Alu-Kreislauf Metawell

100 % recycelbar – ohne Materialtrennung: Metawell®-Platten lassen sich am Ende ihres Lebenszyklus vollständig und unkompliziert recyceln – ganz ohne vorherige Trennung der Materialien.

Aus ca. 80 % recyceltem Aluminium: Unsere Produkte bestehen zu etwa 80 % aus Sekundäraluminium – das spart natürliche Ressourcen und reduziert den CO₂-Fußabdruck.

Weniger Material. Mehr Effizienz: Dank der durchdachten Bauweise von Metawell® weniger Einsatz von Aluminium.

Rohstoffbank für Ihr Schienenfahrzeug: Aluminium behält seinen Wert. Am Ende der Nutzungsdauer kann Metawell® als hochwertiger Sekundärrohstoff verkauft werden.
