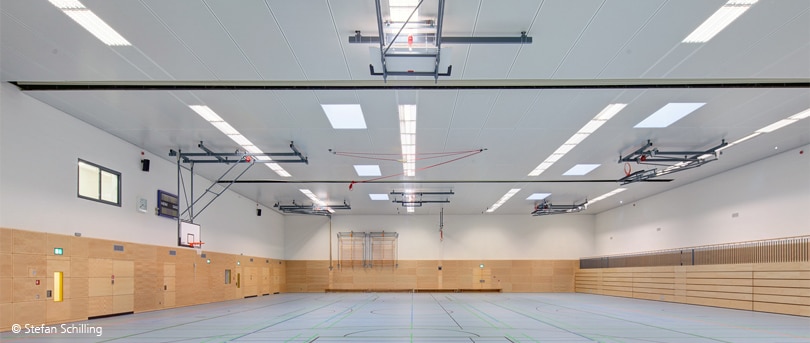

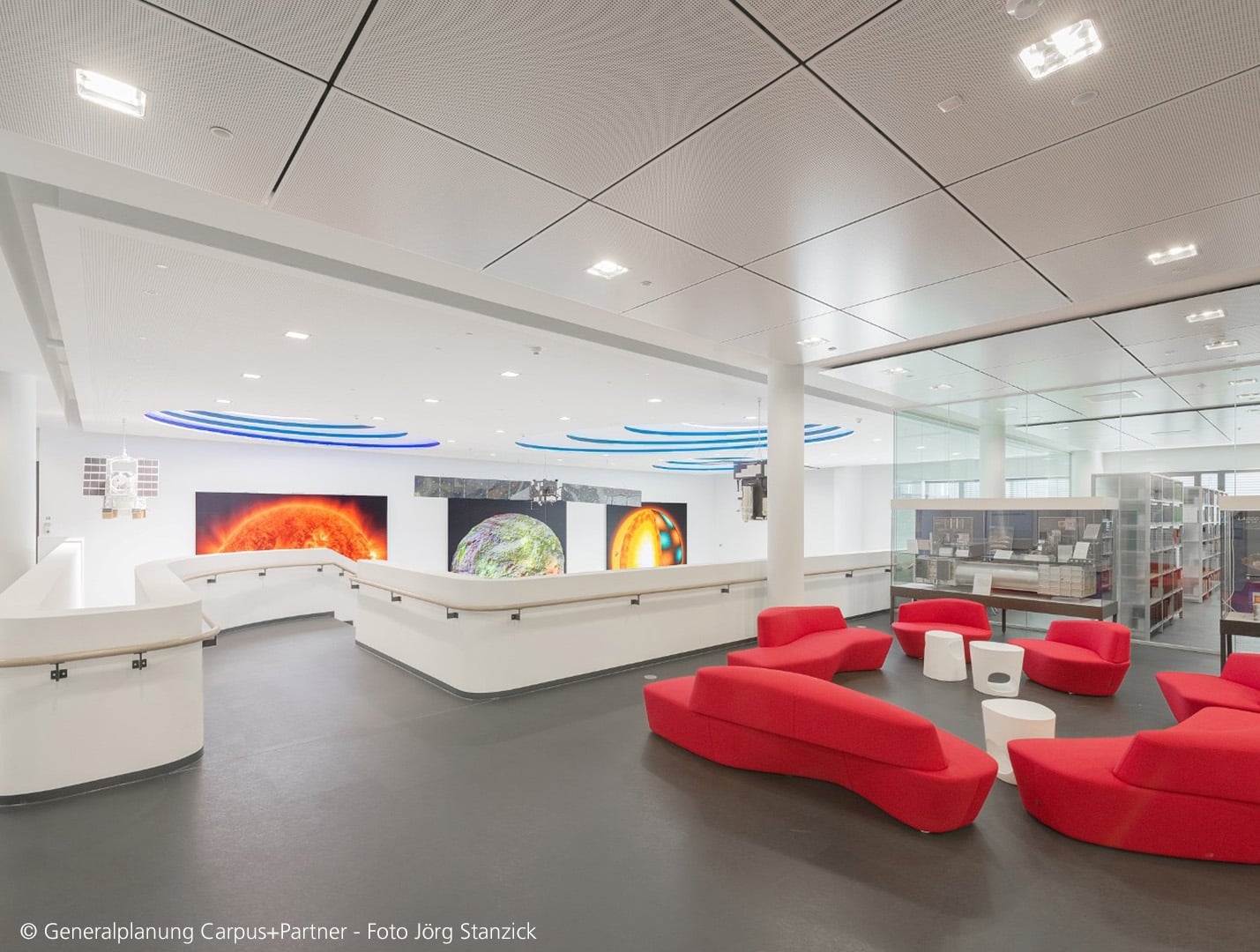

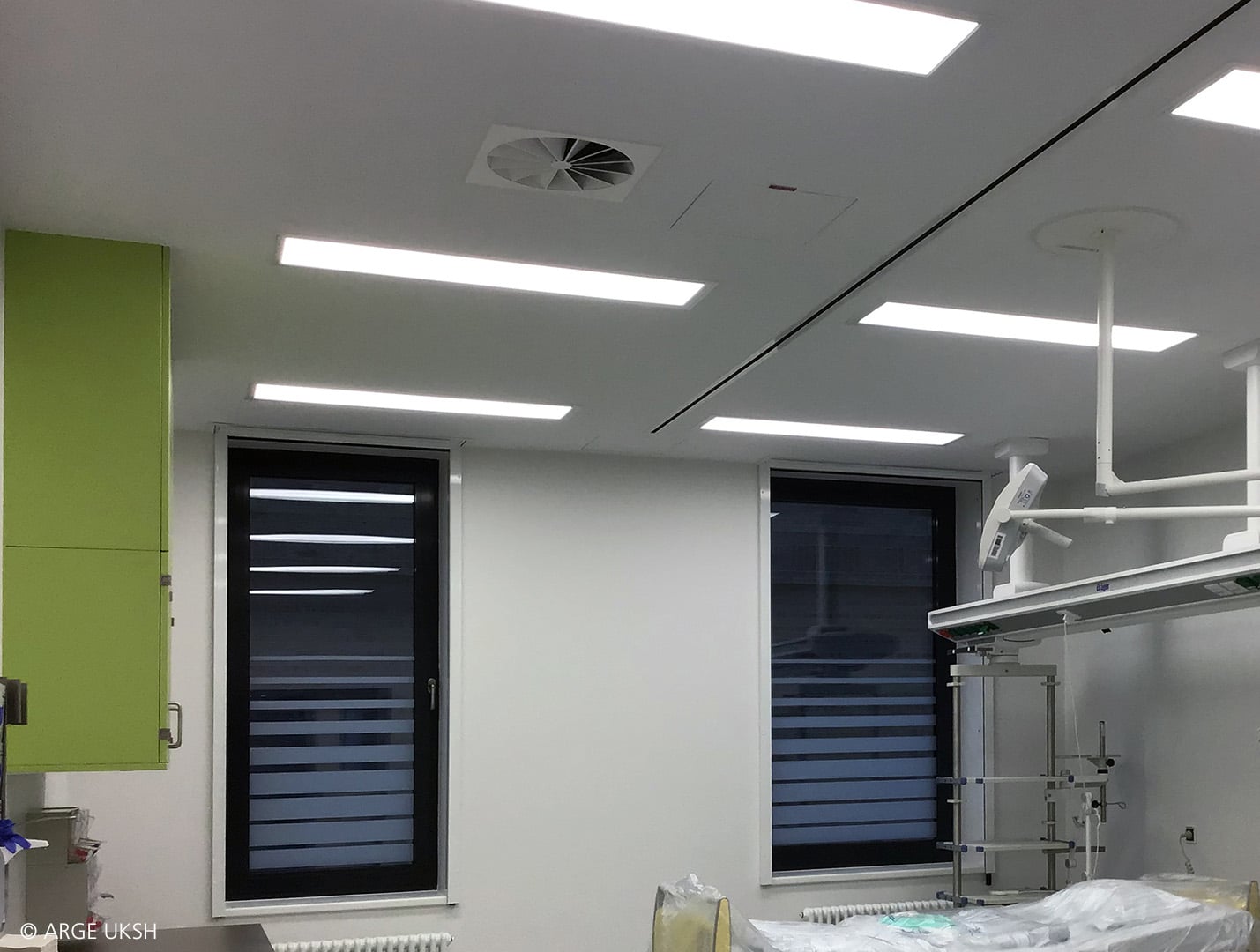

Schnellnavigation direkt zur Unterseite: Nachhaltigkeit | Zukunftsfähigkeit | Deckensegel | Deckeninseln | Moduldecken | Sporthallendecken | Spachteldecken | Krankenhausdecken | Zertifikate & Zulassungen

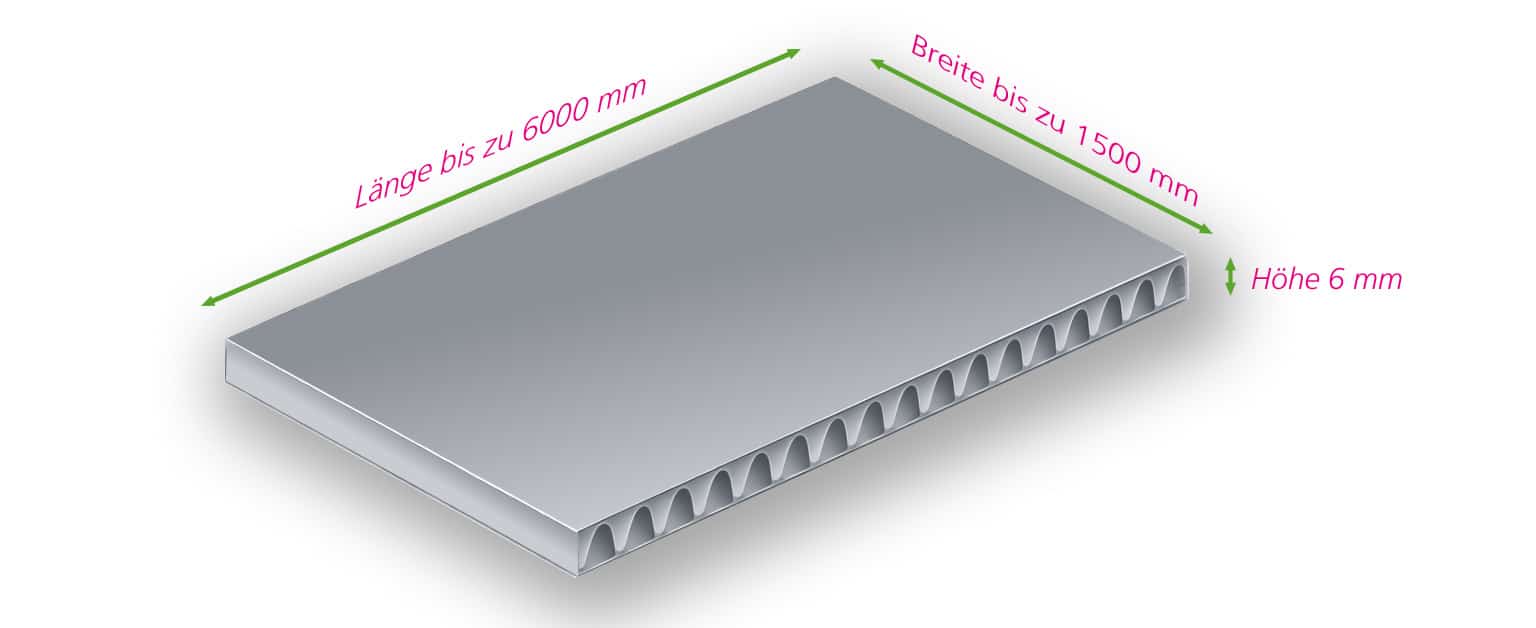

undefined Metawell® Platten eignen sich aufgrund ihrer Eigenschaften sehr gut für Funktionsdecken.
Die Decken können Funktionsträger für Gebäudeklimatisierung, Frischluftversorgung, Raumakustik und Lichtlenkung sein. Die Auslegung von Metawell berücksichtigt jeweils die einzelnen Einflussparameter und ihre Wechselwirkung aufeinander. So steht z. B. der Perforationsanteil nicht für die Lichtreflektion zur Verfügung.

Metawell: Ws können Funktionsdecken alles leisten

Vorteile von Metawell® Klima- und Akustikdecken

Wirtschaftlichkeit

  • Heizen und Kühlen mit einem System
  • Geringerer Energiebedarf, da die empfundene Raumtemperatur um 1-2 °C niedriger eingestellt werden kann
  • Geringerer Platzbedarf im Deckenhohlraum und in der Technikzentrale, da Wasser ein besserer Energieträger als Luft ist
  • Kaum Wartungskosten
  • Hohe Leistung erlaubt eine geringere Belegungsdichte

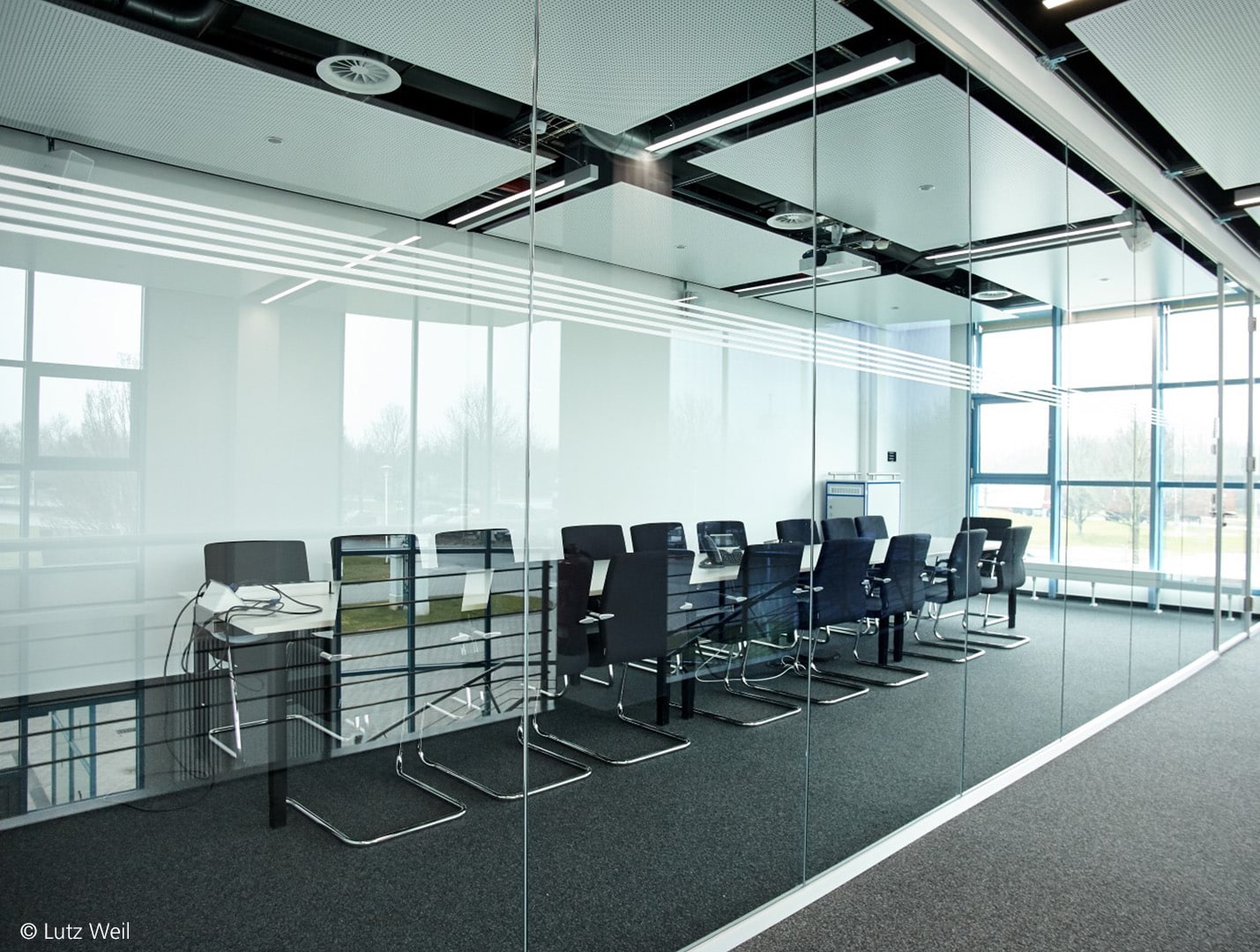

  • Schnell und einfach zu installieren
  • Schnelle Reaktionszeit durch Aluminium und Kupfer als Wärmeleiter
  • Weniger krankheitsbedingte Fehlzeiten
  • Gesteigerte Leistungsfähigkeit der Mitarbeiter

Wohlbefinden

  • Strahlungswärme wie die Sonne
  • Keine Geräuschbelästigung und
  • Kein spürbarer Luftzug
  • Keine Aufwirbelung von Bakterien und Staub
  • Gute Raumakustik durch hohe Schallabsorption
  • Gleichmäßiges Temperaturniveau im Raum

Architektur

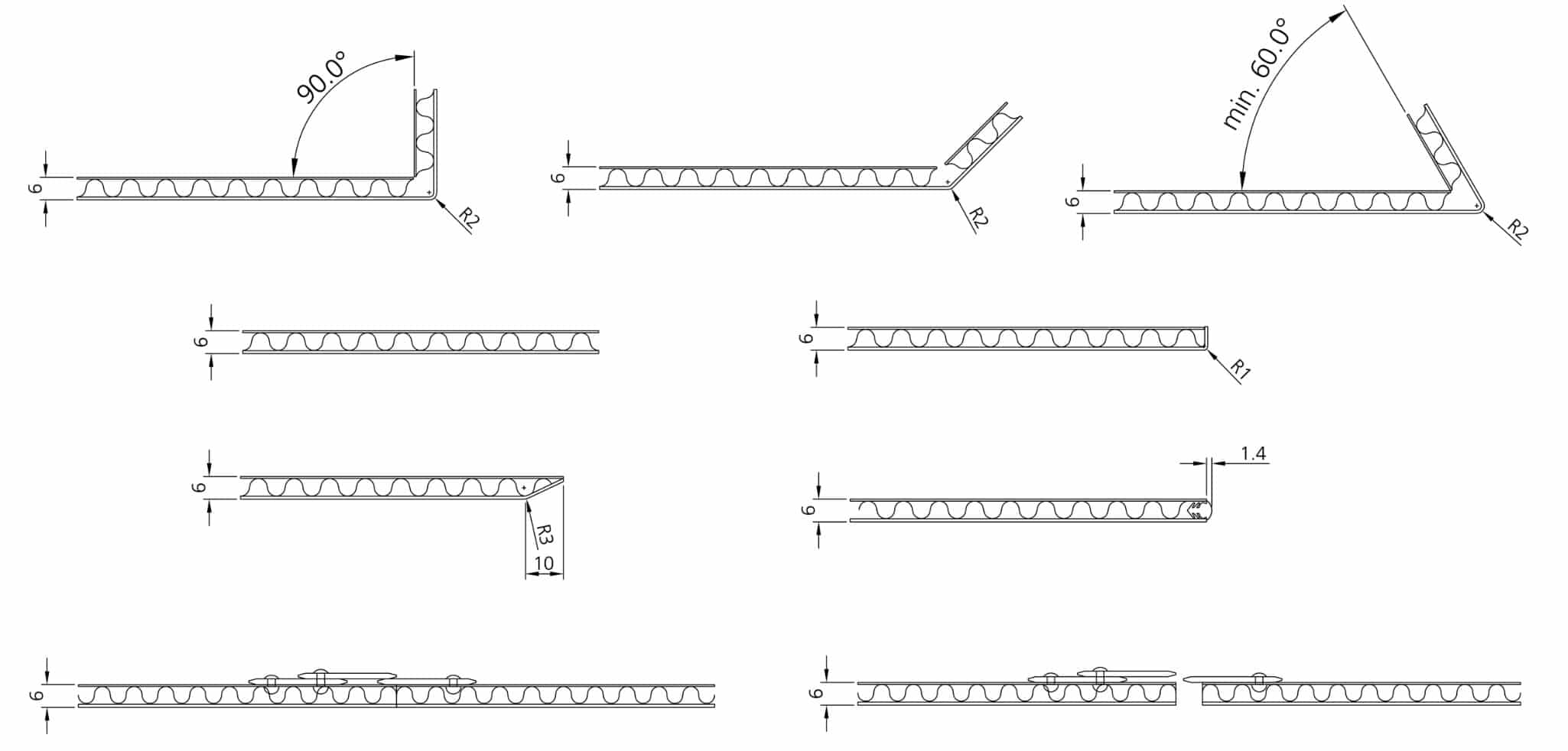

  • Vielfältige Kontur- und Kantengeometrien
  • Zahlreiche Oberflächen- und Beschichtungsvarianten
  • Unbegrenzte Flexibilität bei der Planung, Raumgestaltung und Raumaufteilung
  • Problemloser Einbau von Sprinklern, Lampen, Wartungsklappen
  • Schlanke Deckenkonstruktionen durch niedrige Aufbauhöhe
  • Geringes Gewicht
  • Hohe Belastbarkeit durch Sandwichaufbau
  • Einzigartige Ebenheit
  • Auch für Nachrüstungen geeignet
  • Besonders in Büro- und Verwaltungsgebäude, Krankenhäuser, Sporthallen, Schulen …

  • Bei jedem Grundriss einsetzbar

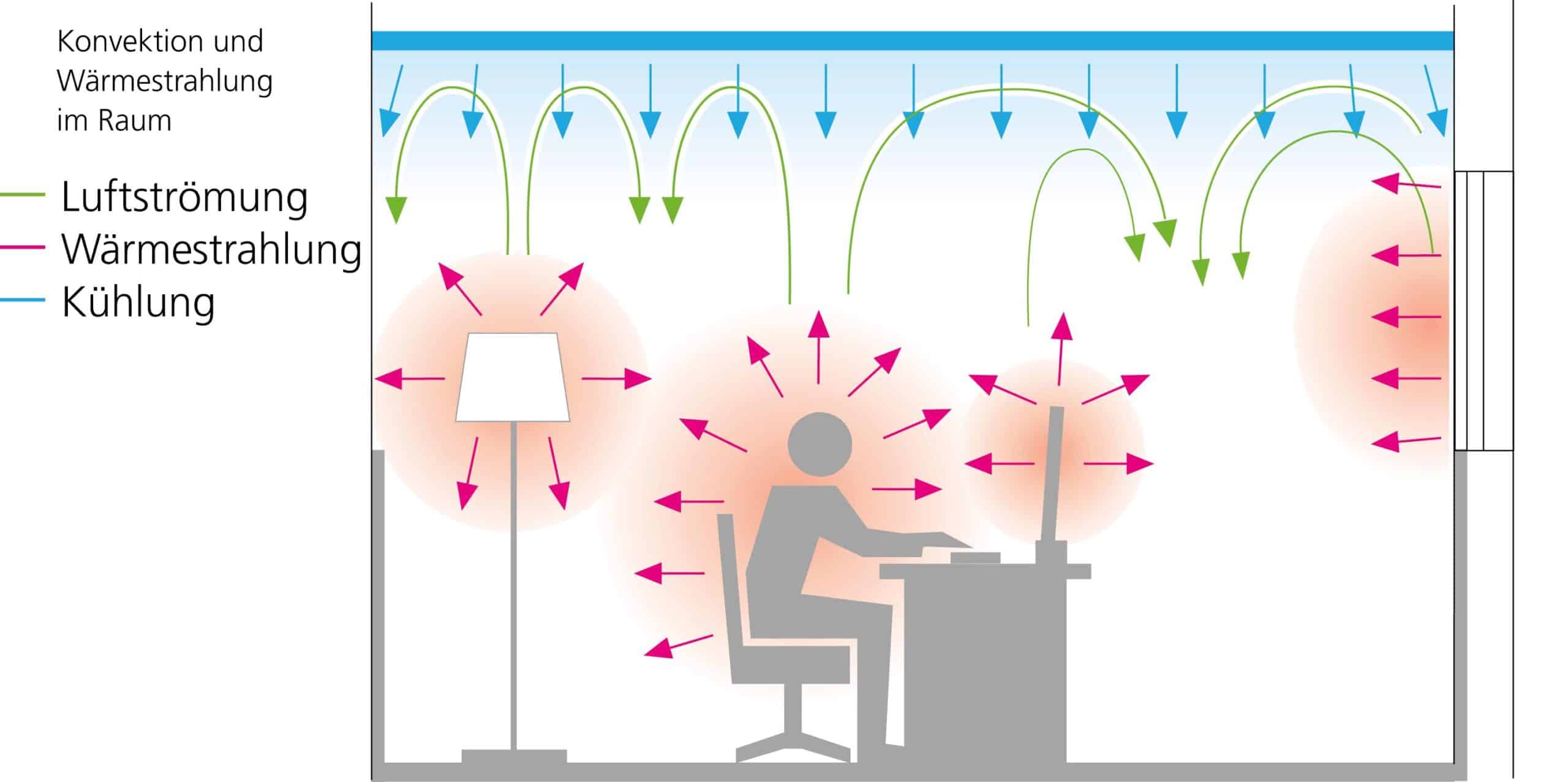

Wie funktioniert eine Klimadecke?

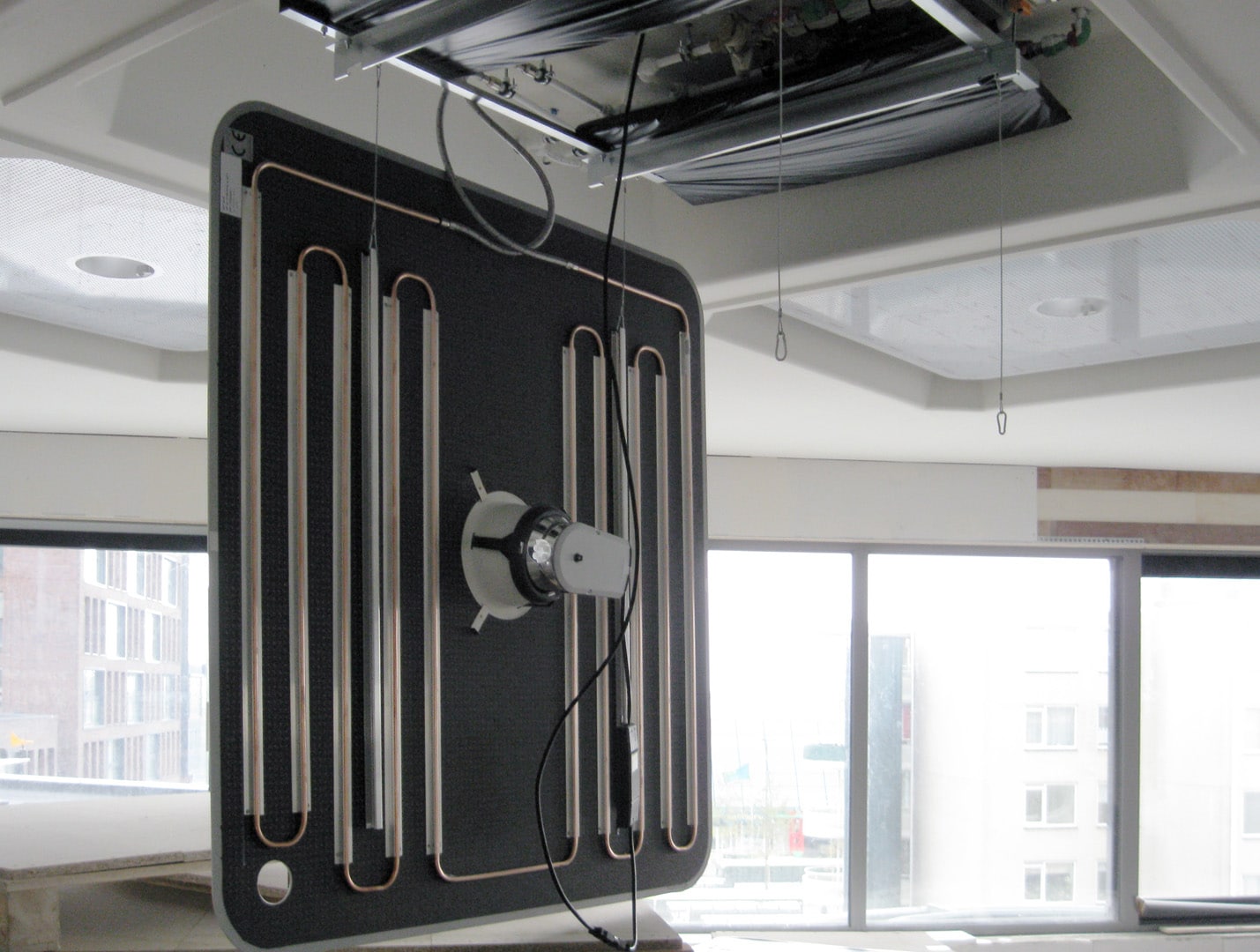

Der Begriff Klimadecke bezeichnet eine abgehängte, häufig schallabsorbierende Decke, die den Raum heizen und kühlen kann. Klimadecken arbeiten wie die Sonne über Strahlung. Beim Heizen durchströmt warmes Wasser die auf der Deckenrückseite angebrachten Kupferrohre. Im Kühlfall absorbiert die Metawell® Klimadecke die Wärmestrahlung des Raumes, wodurch sich Boden, Wände und Einrichtungsgegenstände abkühlen und in der Folge die Raumtemperatur sinkt.

Wirkweise Klimadecke von Metawell

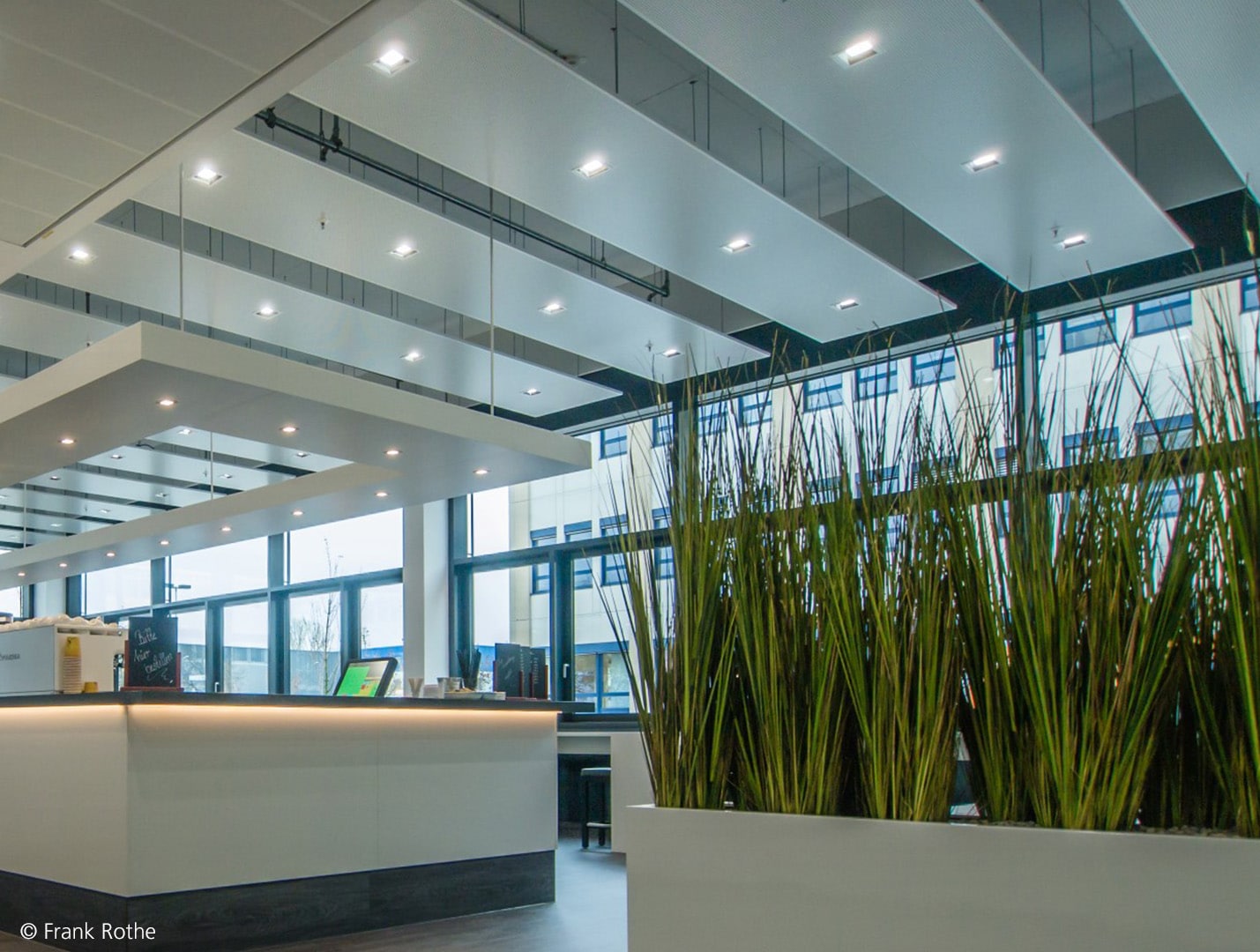

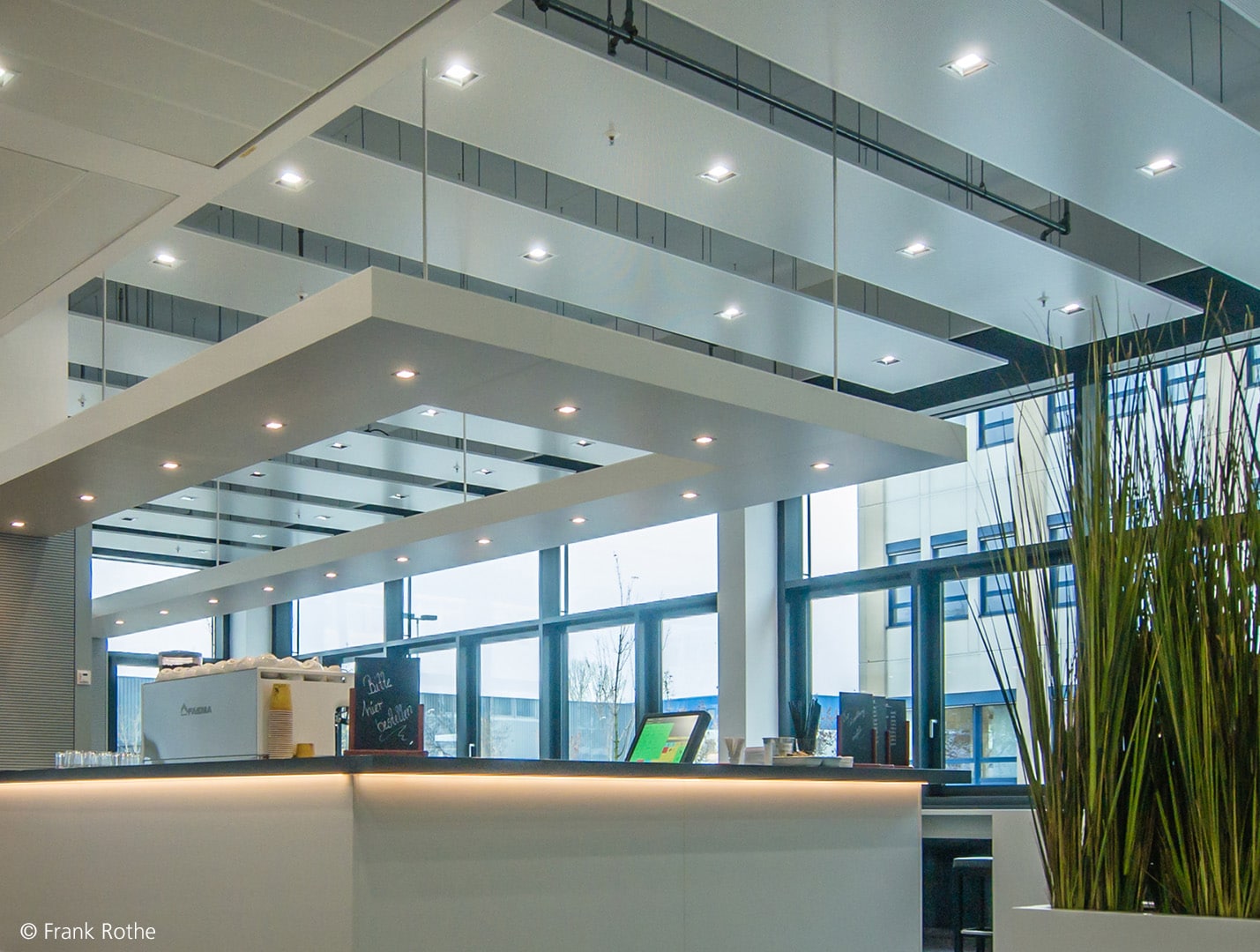

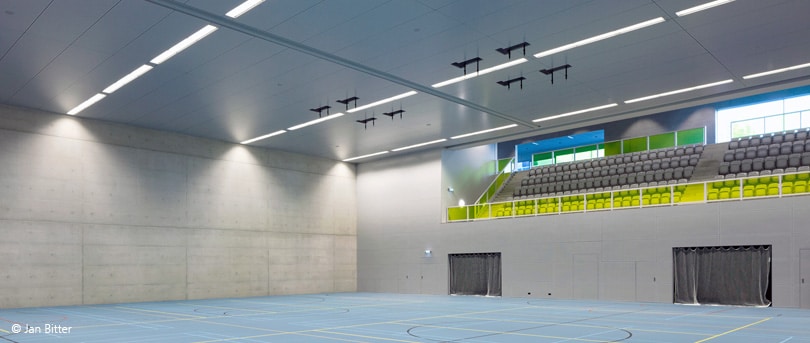

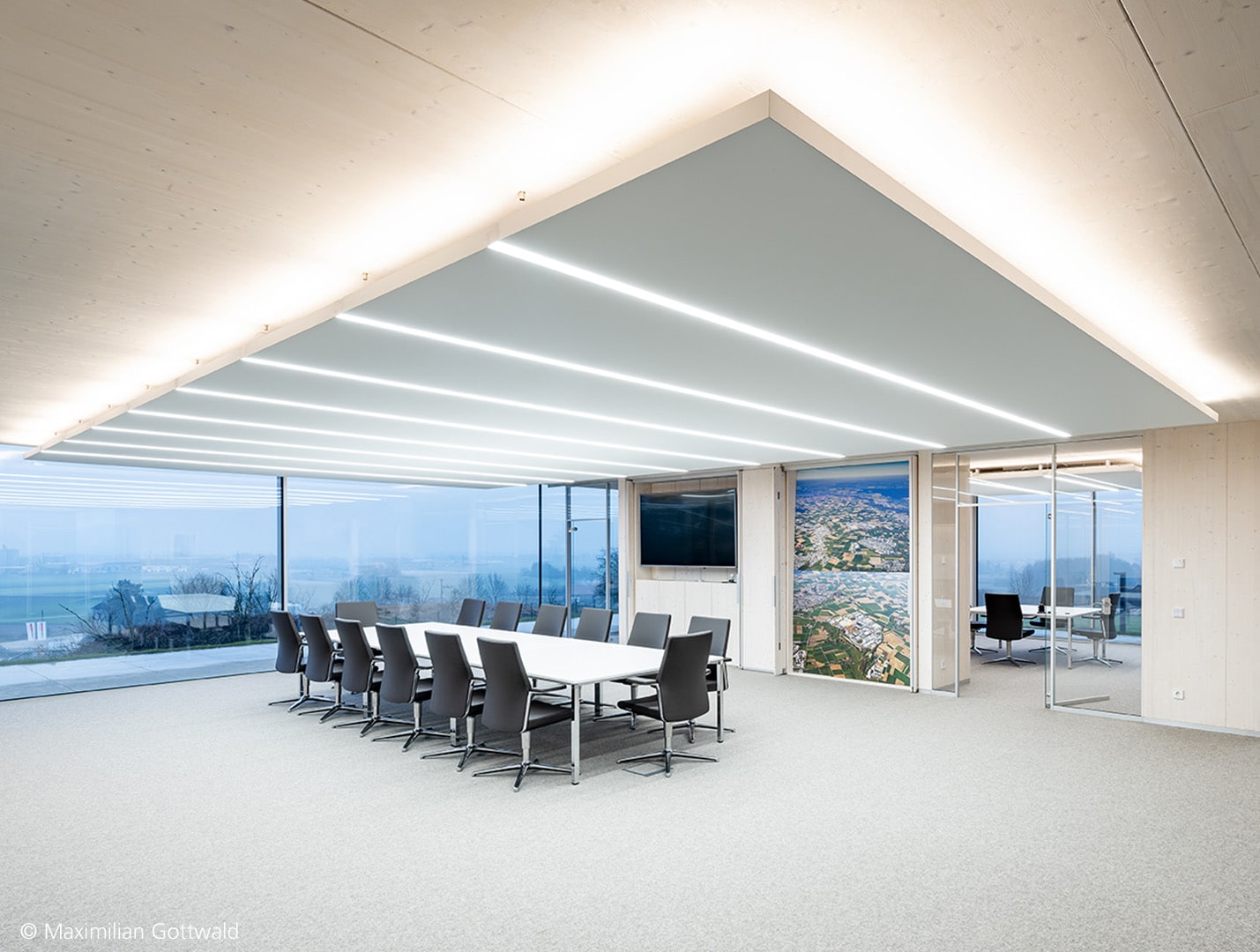

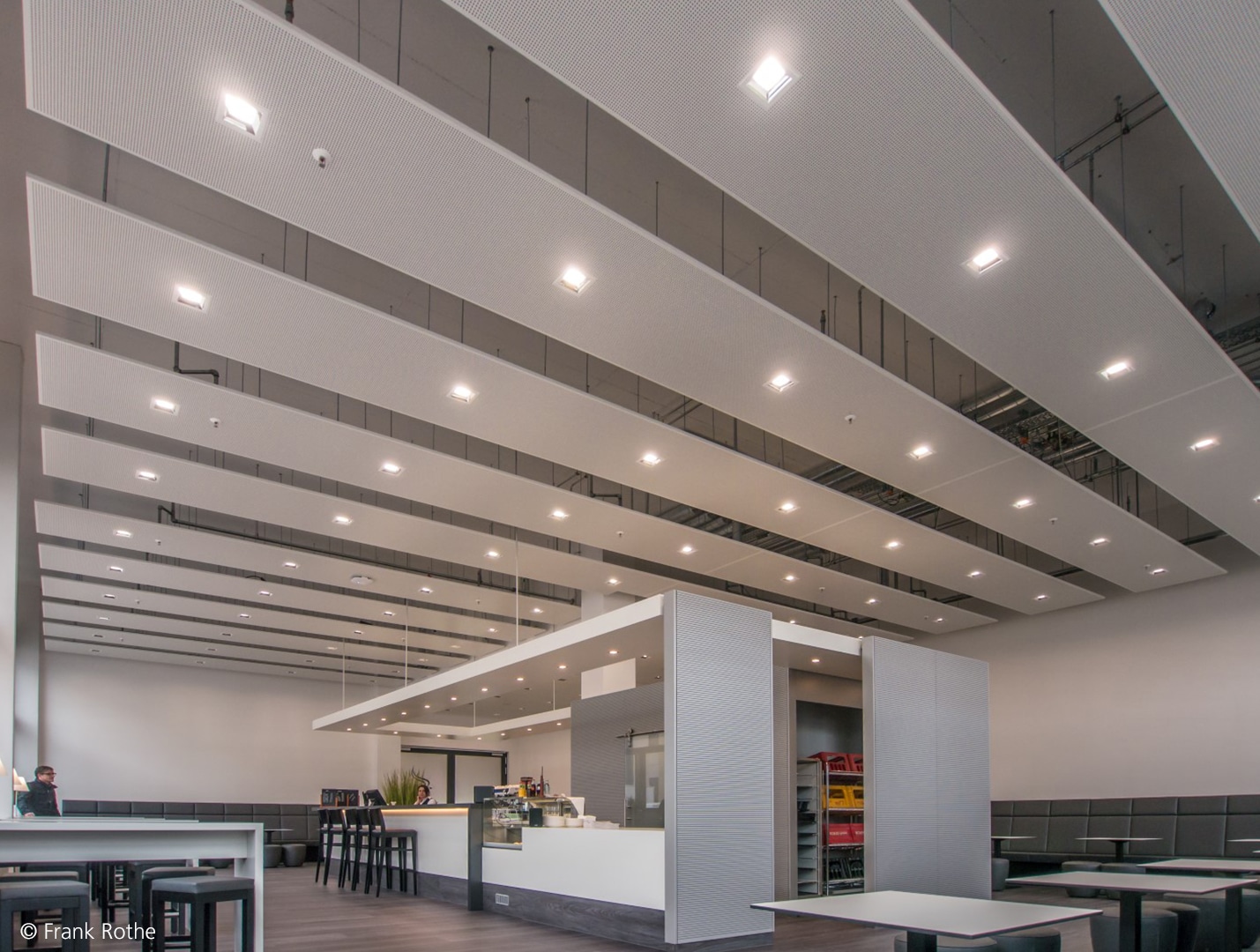

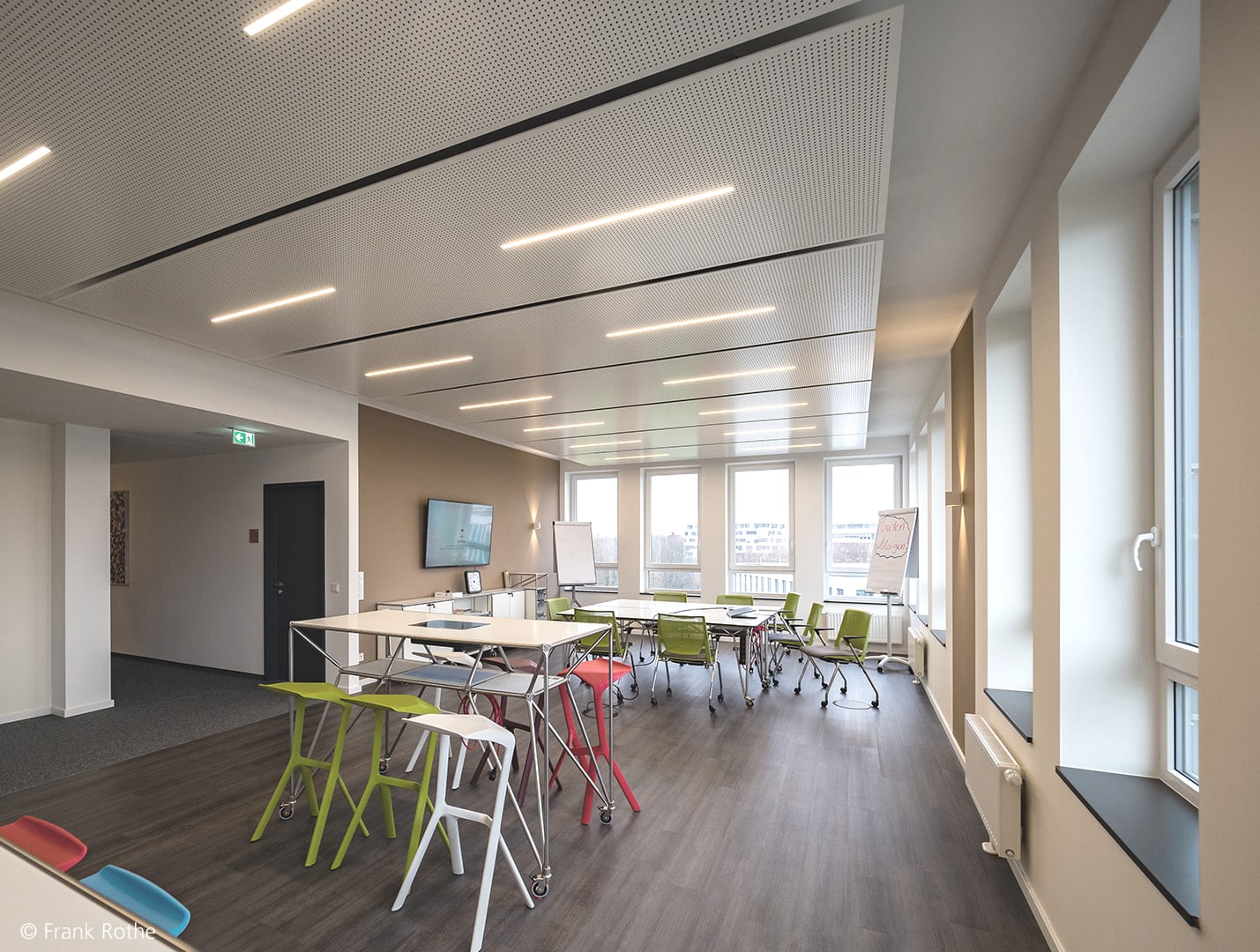

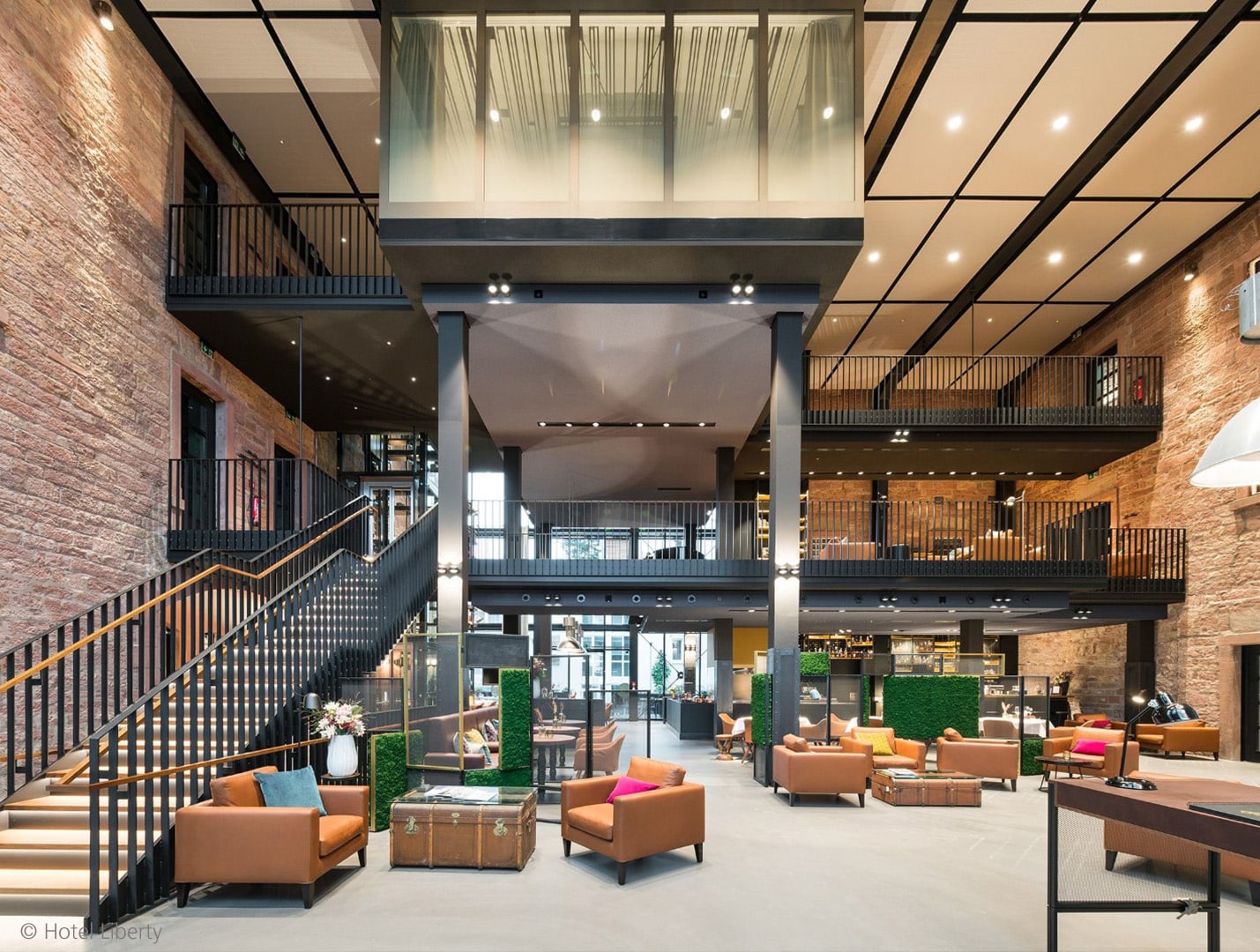

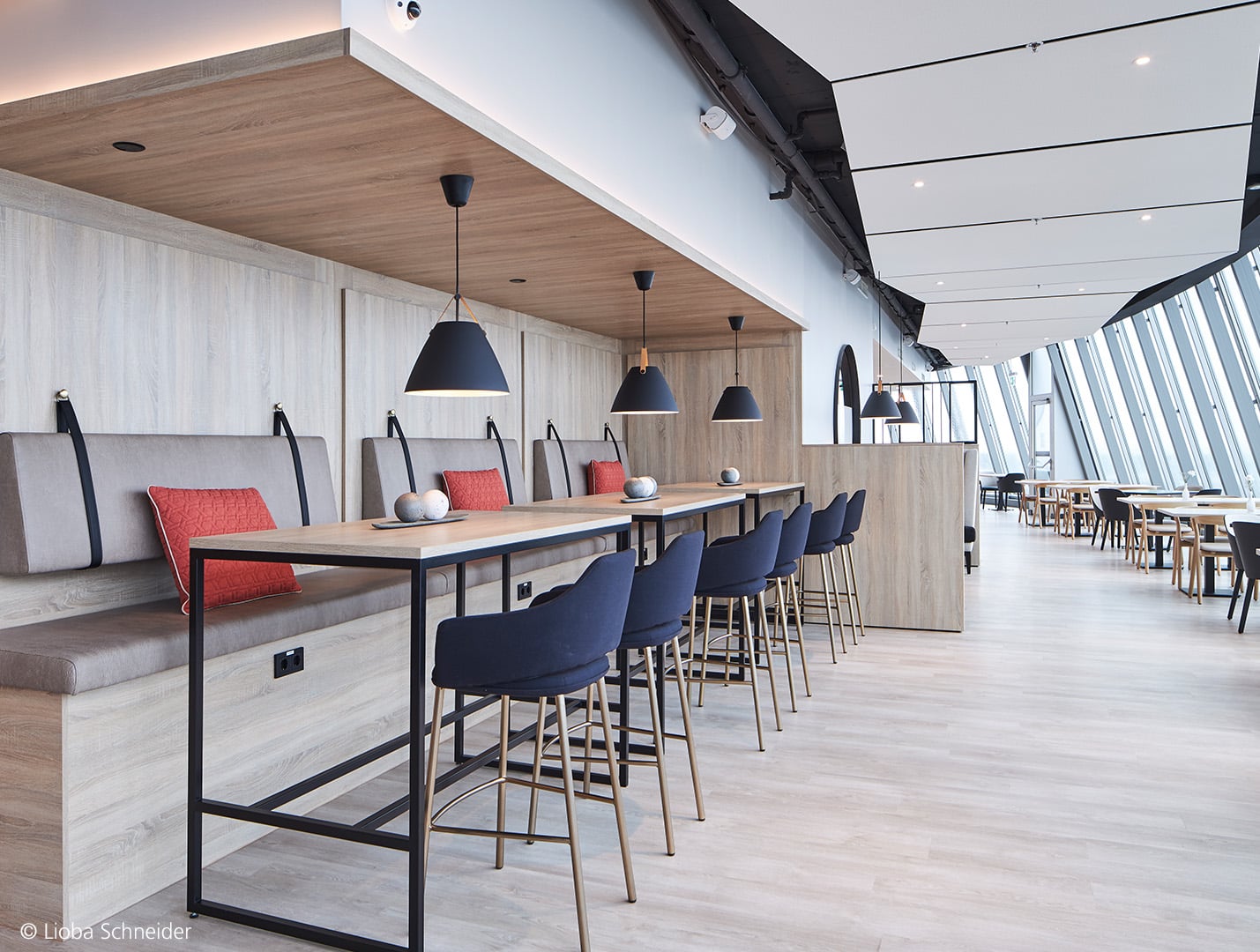

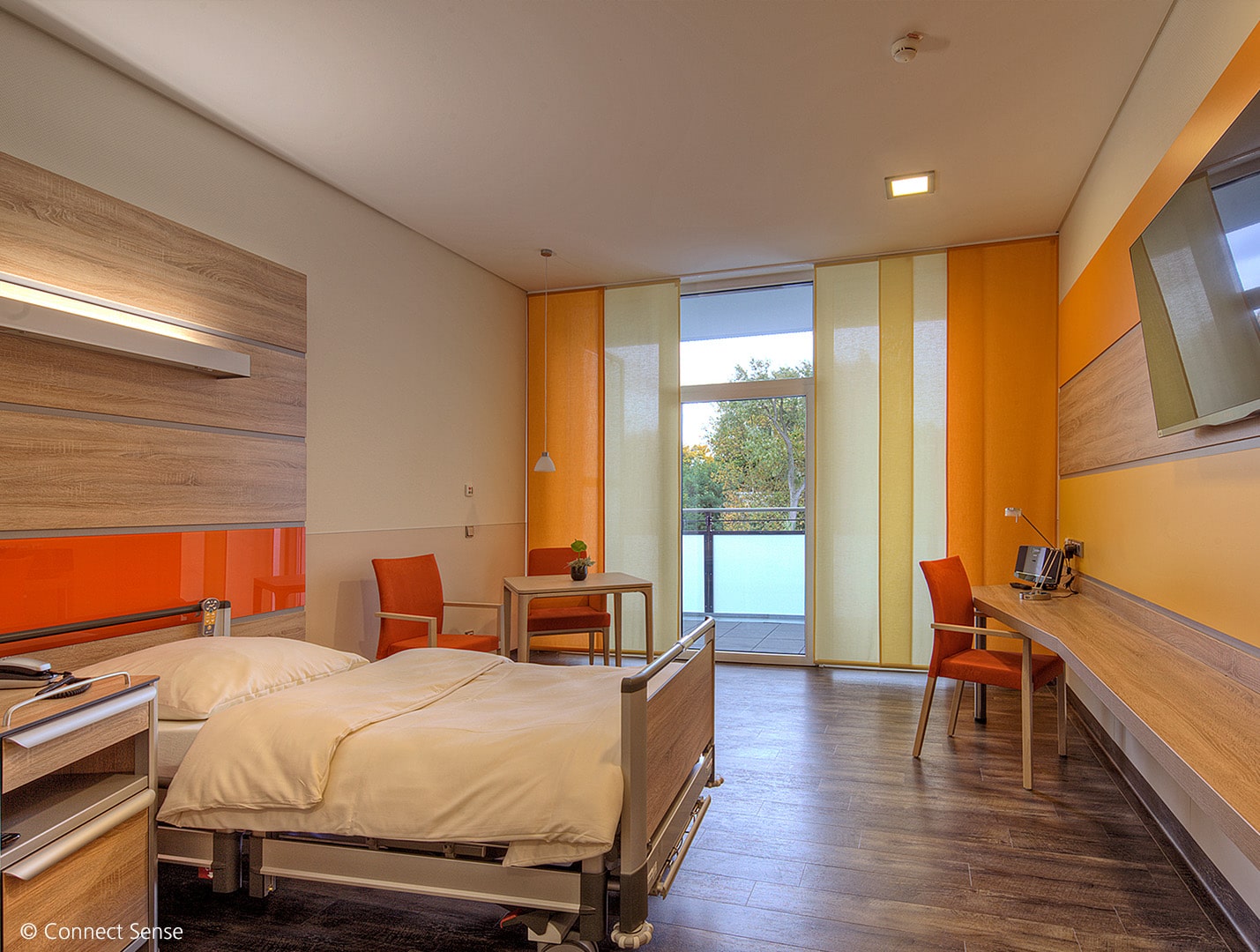

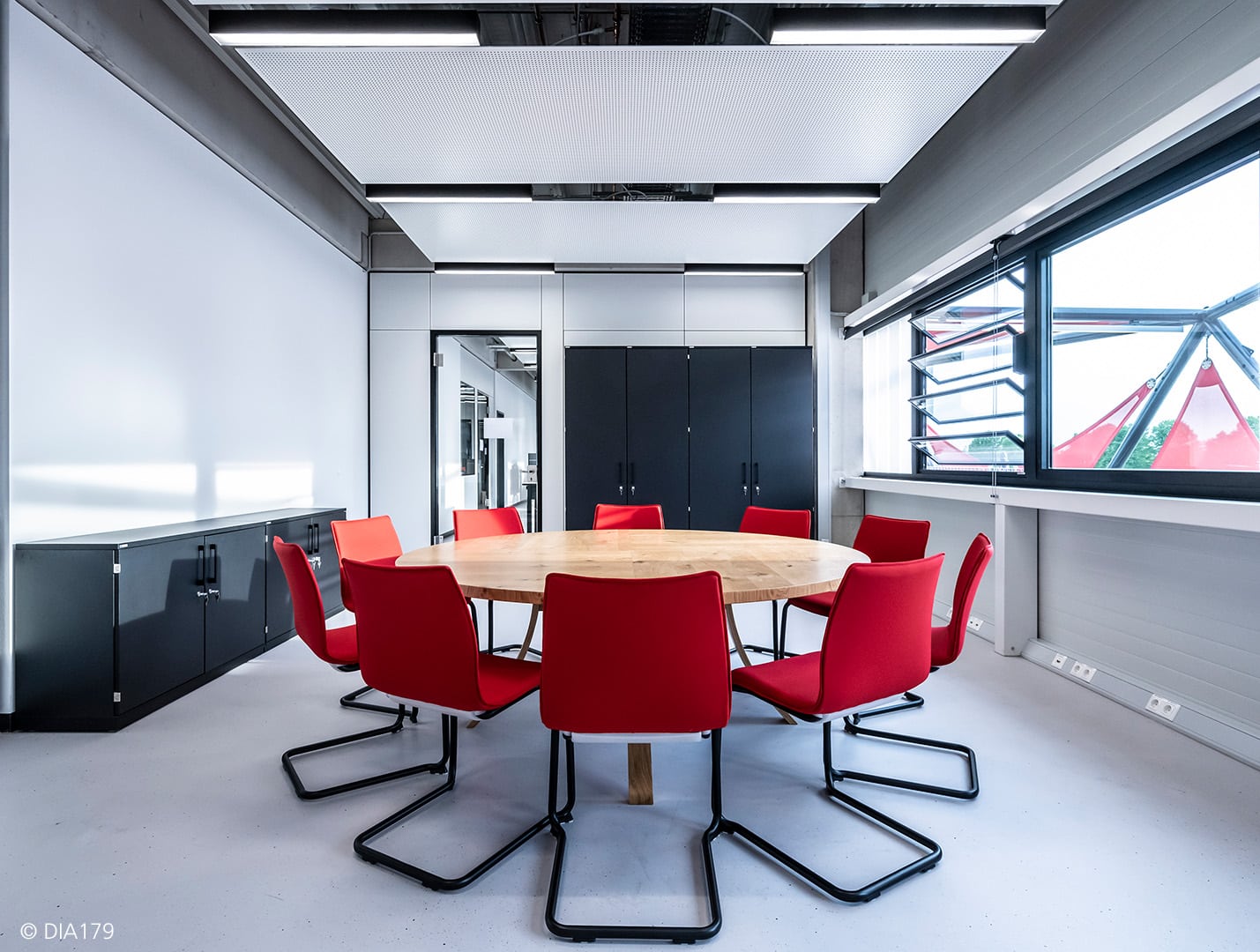

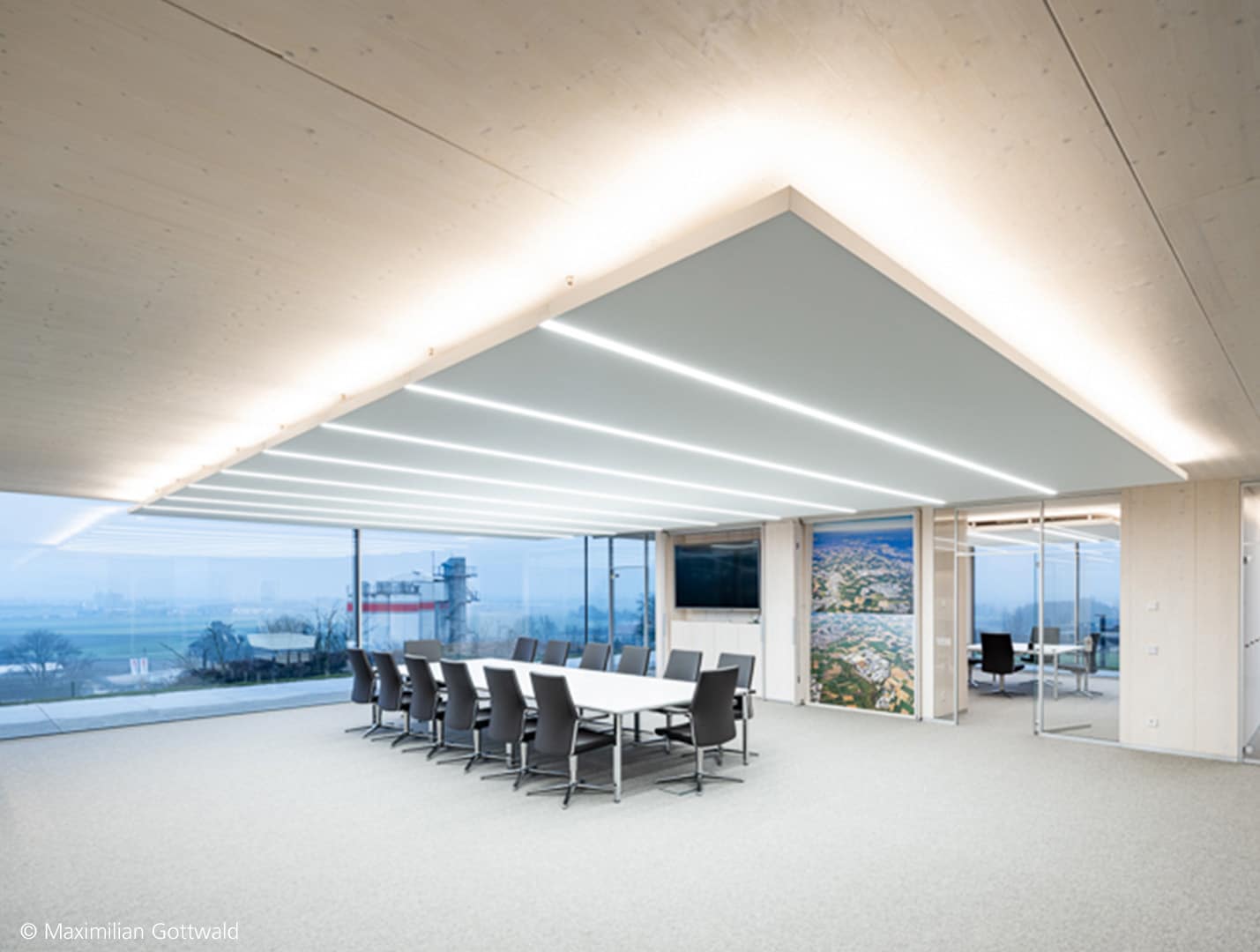

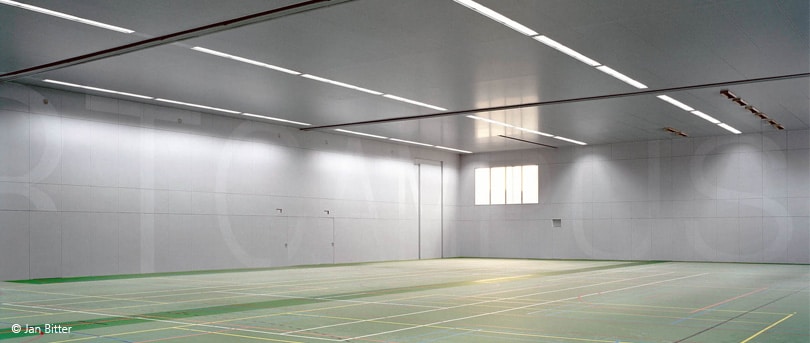

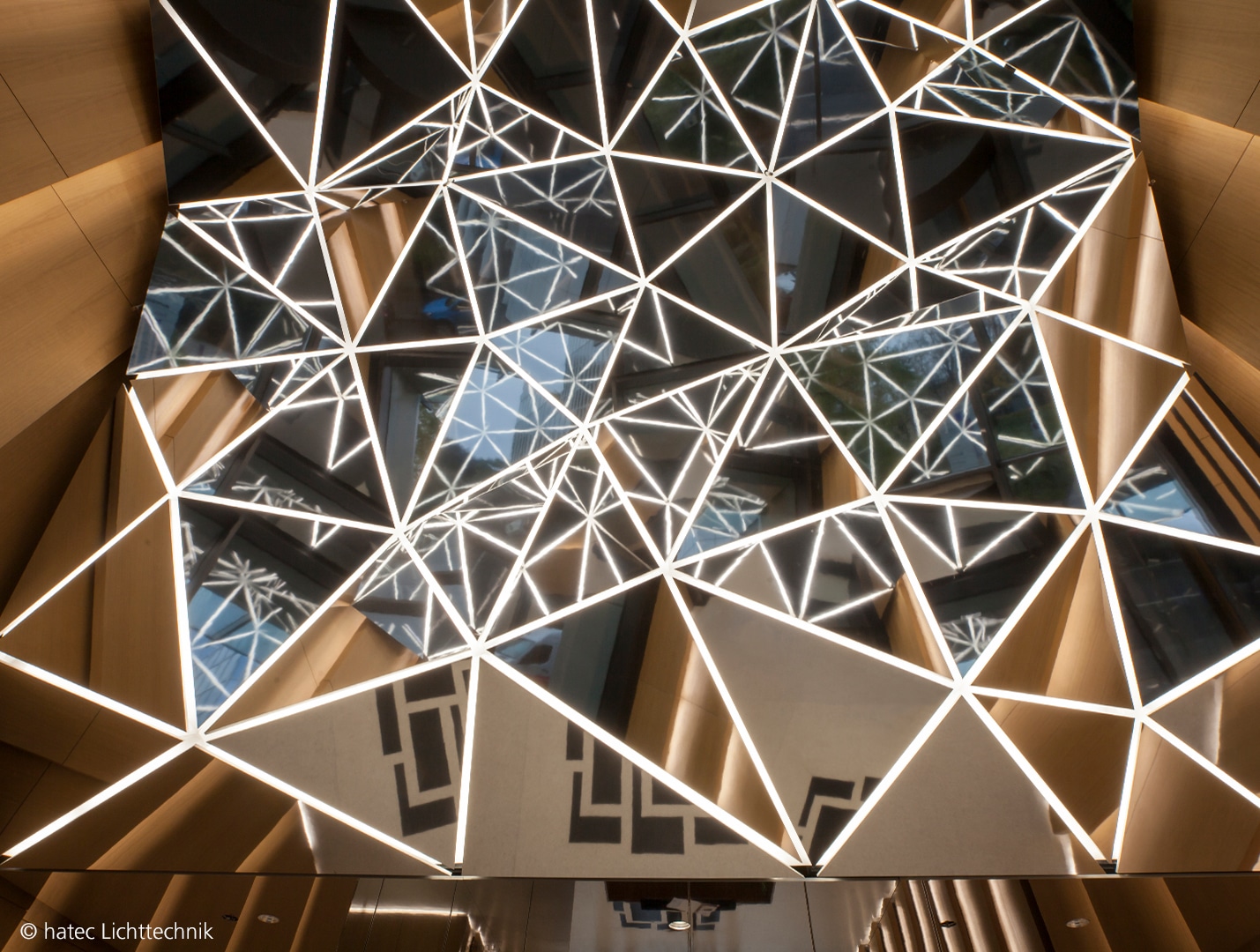

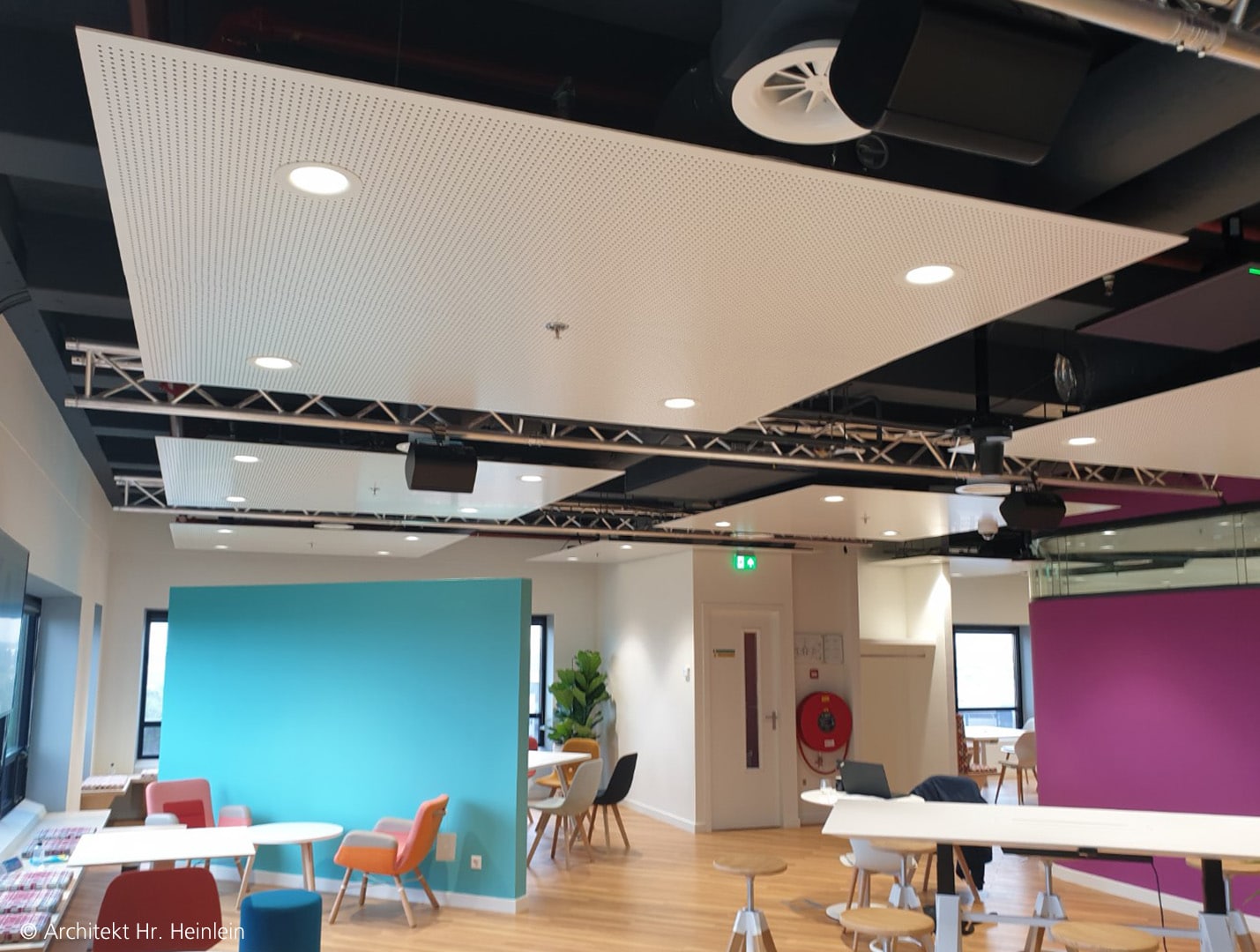

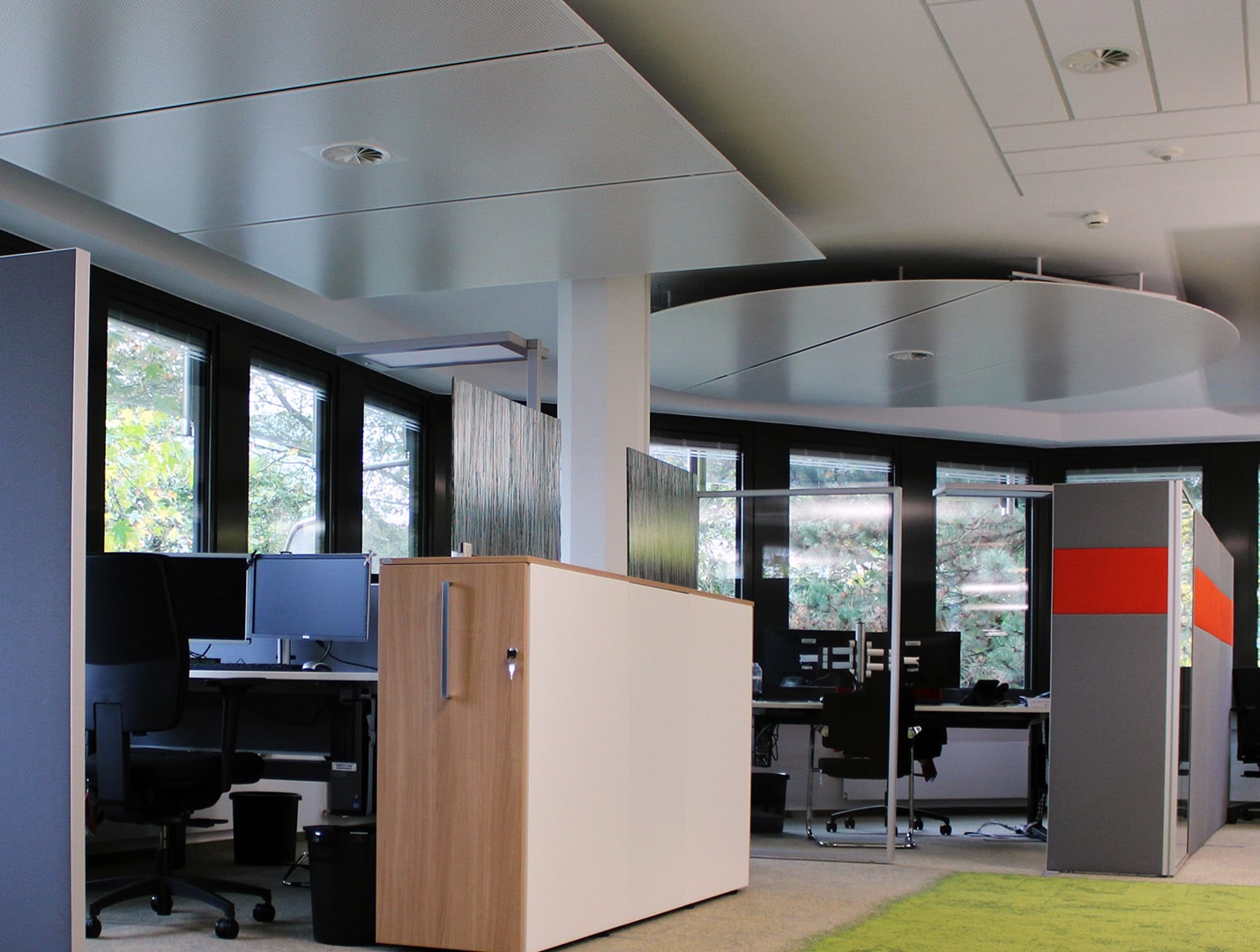

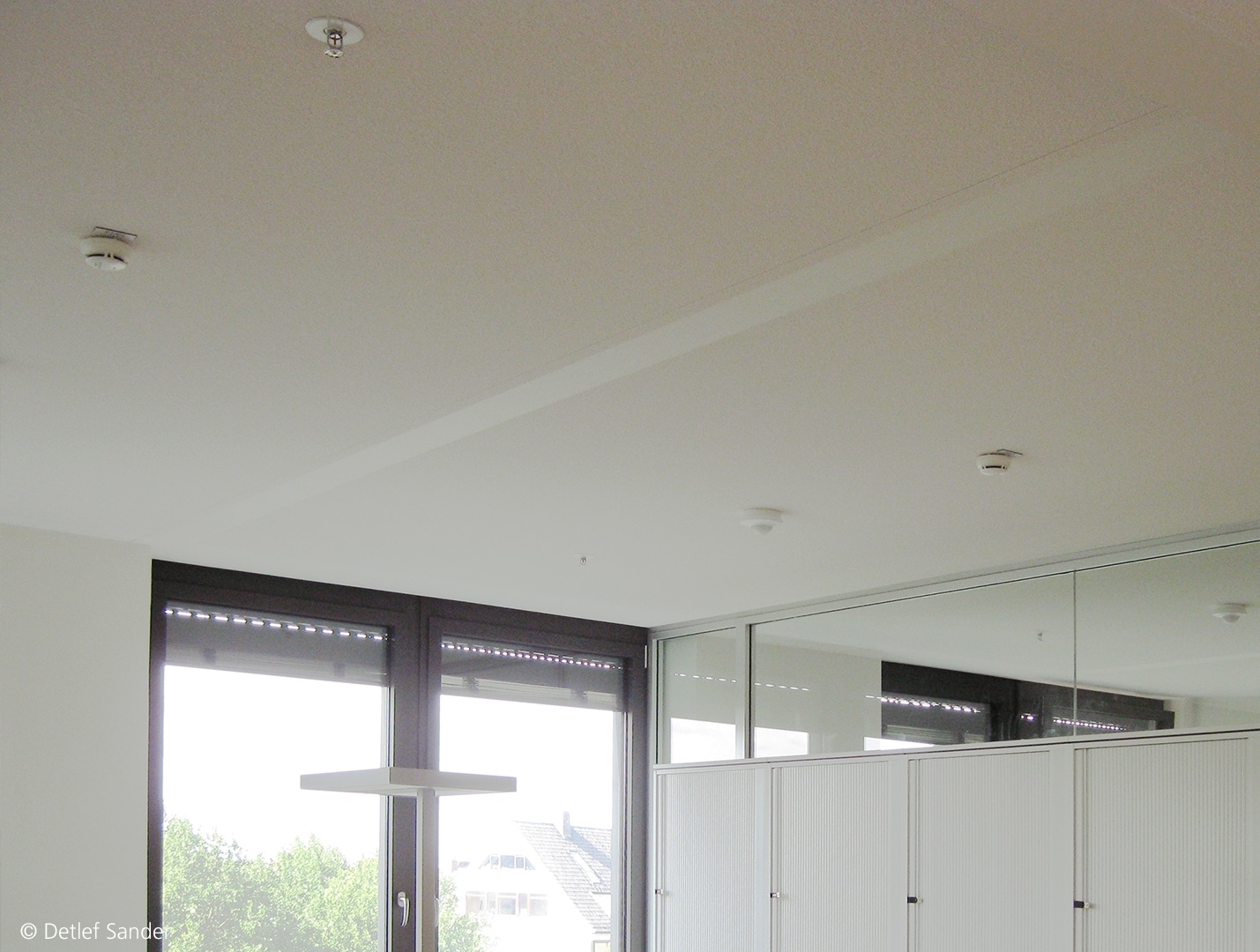

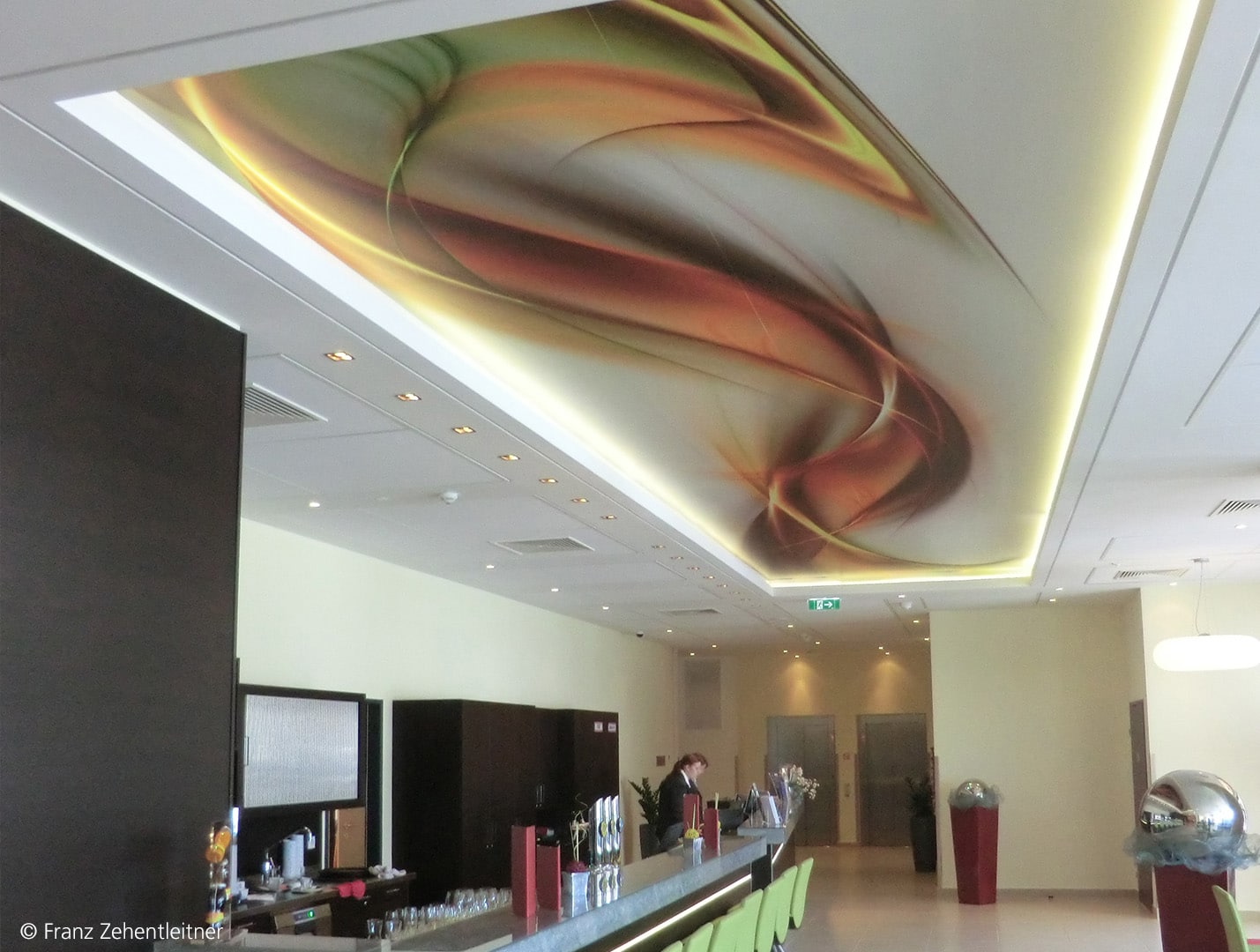

Beispiele: Klimadecken und Akustikdecken von Metawell

Eine kleine Auswahl an Metawell® Klimadecken und Akustikdecken – weitere Referenzen zu den einzelnen Deckenvarianten finden Sie unten im Downloadbereich:

Behaglich und gesund

Klimadecken erfüllen wichtige Anforderungen an das Raumklima und fördern die Behaglichkeit. Herkömmliche Klimaanlagen bieten oft keine zufriedenstellende Lösung, denn Luft ist kein effektiver Wärmeträger. Zudem wird der zur Kühlung erforderliche Luftzug nicht nur als unangenehm empfunden, sondern er wirbelt auch Staub und Keimen auf.
Weitere Vorzüge, welche sich durch die Klimatisierung mit einer Klimadecke ergeben sind ein höherer Komfort und Wohlbefinden für den Mitarbeiter, wodurch die Leistungsfähigkeit des Mitarbeiters steigt und Erkrankungen und Fehlzeiten reduziert werden.

Energieeffizient und kostensparend

Entscheidend ist die vom Mitarbeiter empfundene operative Raumtemperatur, die auch Empfindungstemperatur genannt wird. Diese bezeichnet den Mittelwert aus Raumluft- und Oberflächentemperatur der Umschließungsflächen. In Räumen mit Klimadecken kann aus diesem Grund bei gleicher empfundener Behaglichkeit die Raumlufttemperatur zwischen 1 – 2 °C niedriger eingestellt werden als die Raumlufttemperatur bei reiner Luftkühlung. In der Gebäudetechnik rechnet man beim Heizen mit einer Einsparung von 6 % der Energiekosten pro 1 °C Absenkung der Raumlufttemperatur. Im Kühlfall ist die Einsparung sogar größer, da Heizen technisch bedingt preiswerter als Kühlen ist.

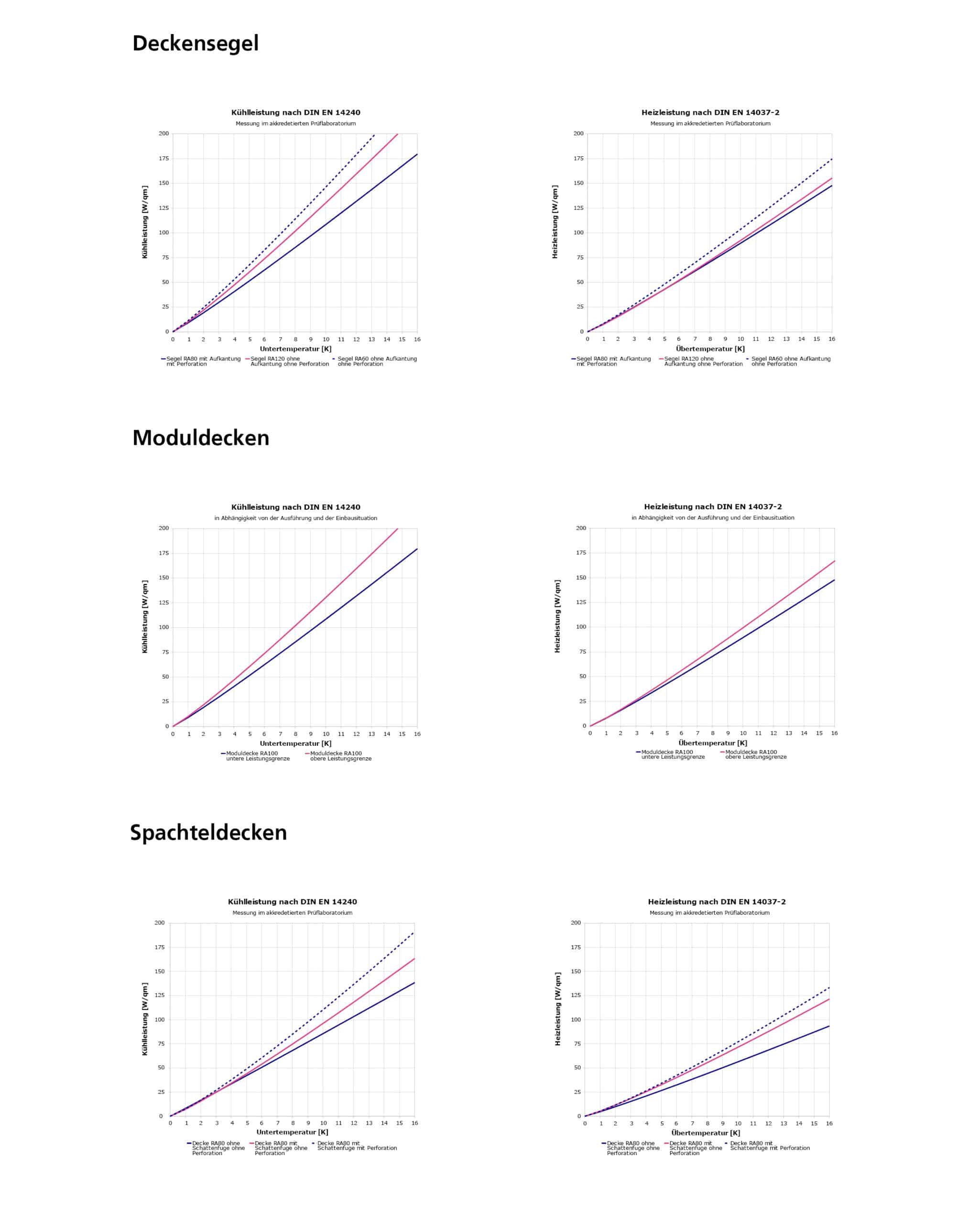

Metawell® Klimadecken bestehen aus den beiden besonders gut wärmeleitenden Metallen Aluminium und Kupfer. Daher sprechen sie extrem schnell an und erreichen im Vergleich mit anderen Klimadeckensystemen aus Stahlblech oder Gipskarton höhere Leistungswerte.
Klimadecken sind platzsparend, da keine Heizkörper den Nutzraum verkleinern bzw. beeinträchtigen und keine großformatigen Luftkanäle im Deckenhohlraum notwendig sind. Das umbaute Gebäudevolumen wird also bei gleicher Nutzraumfläche reduziert.
Dichtigkeit und Einhaltung der zugesicherten Leistungswerte werden durch folgende Vorkehrungen garantiert:

  • Es werden nur Endlosrohre verarbeitet
  • Alle Rohrenden sind kalibriert und mit Schutzkappe versehen. Rohrenden, die über Steckverbinder angeschlossen werden sollen, werden mit Stützhülsen versteift
  • Plattenbeschichtung, Klebstoff, Wärmeleitprofil und Kupferrohr sind optimal aufeinander abgestimmt

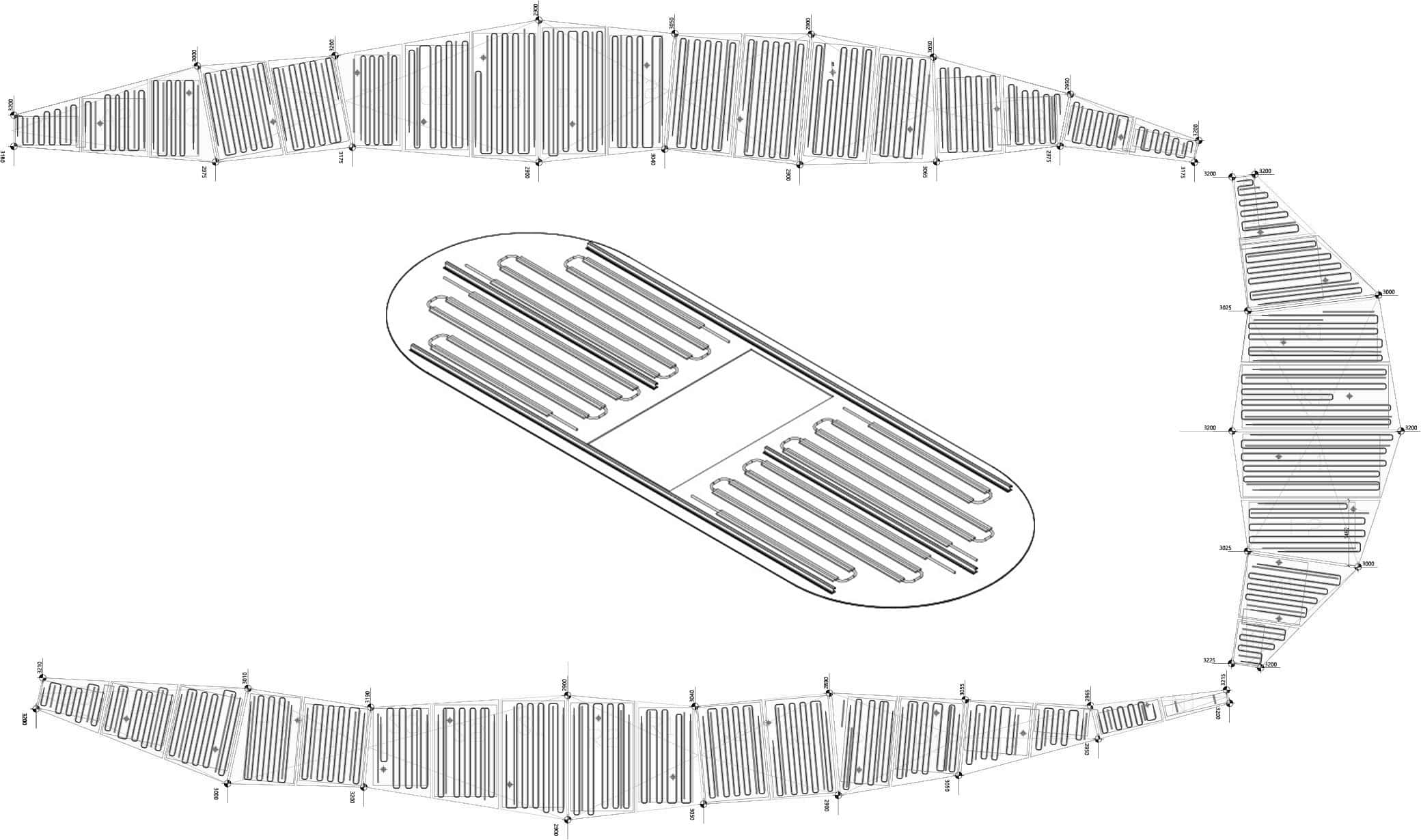

  • Fertigung und Montage der Mäander erfolgen mit dafür entwickelten Maschinen unter Serienbedingungen

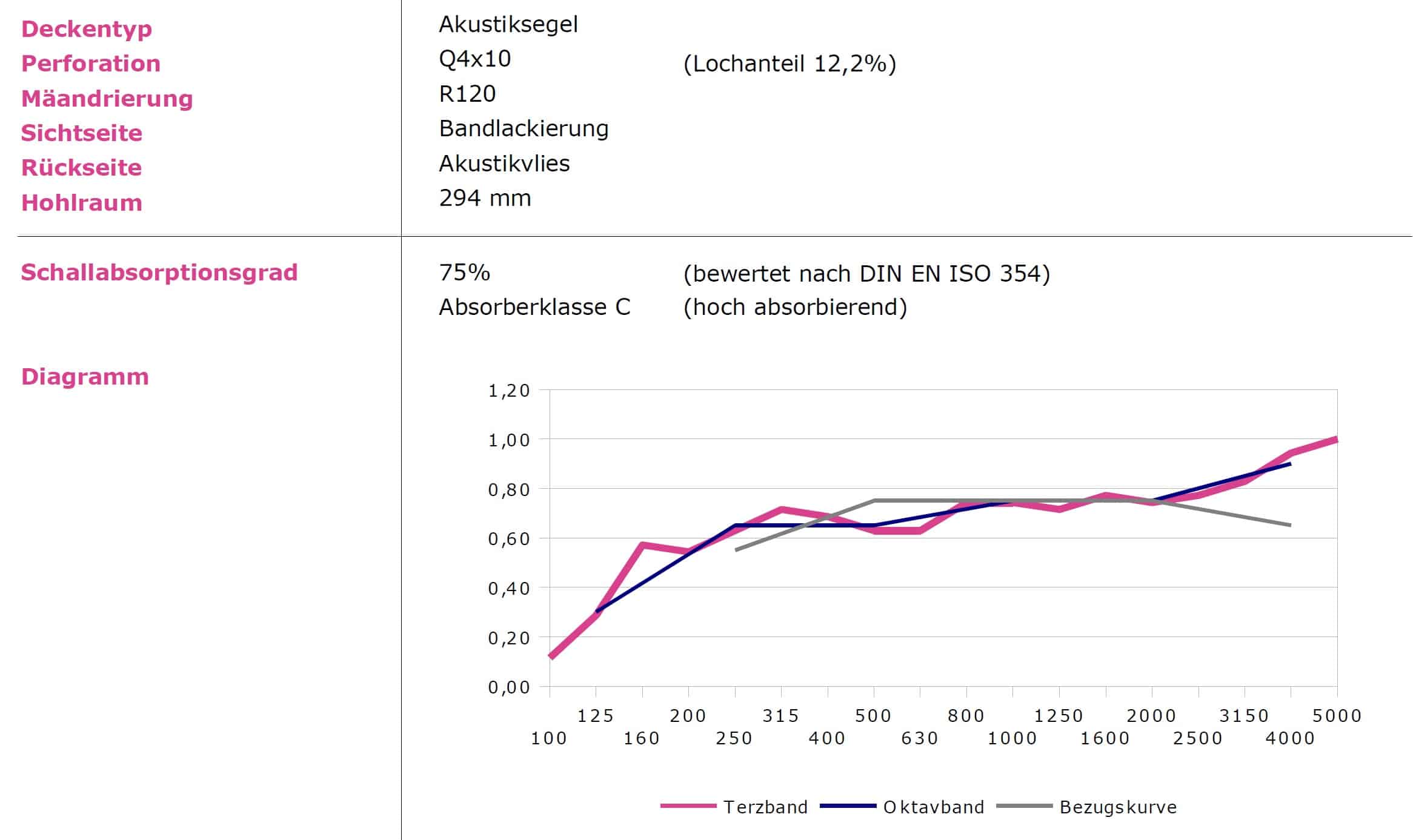

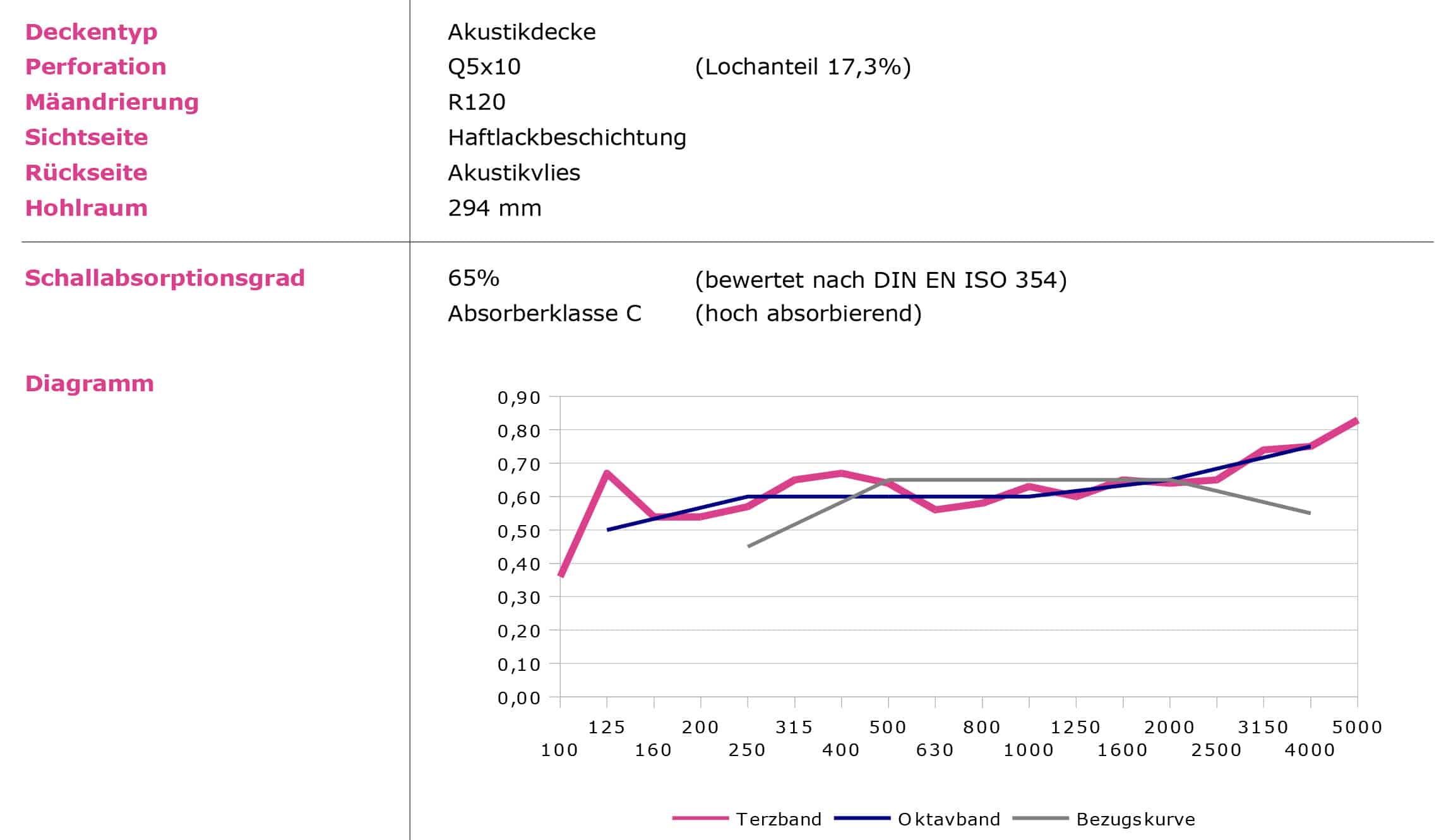

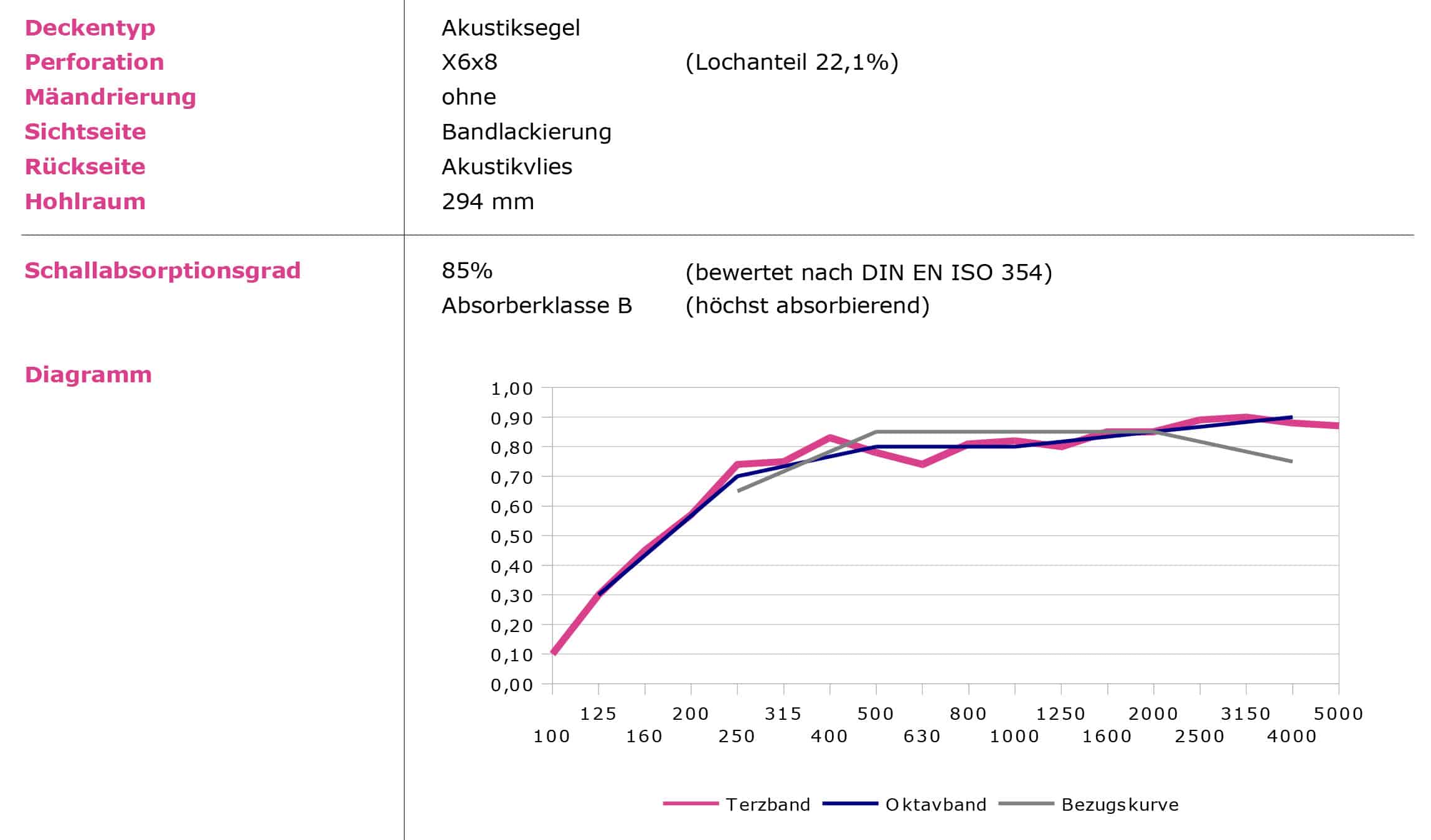

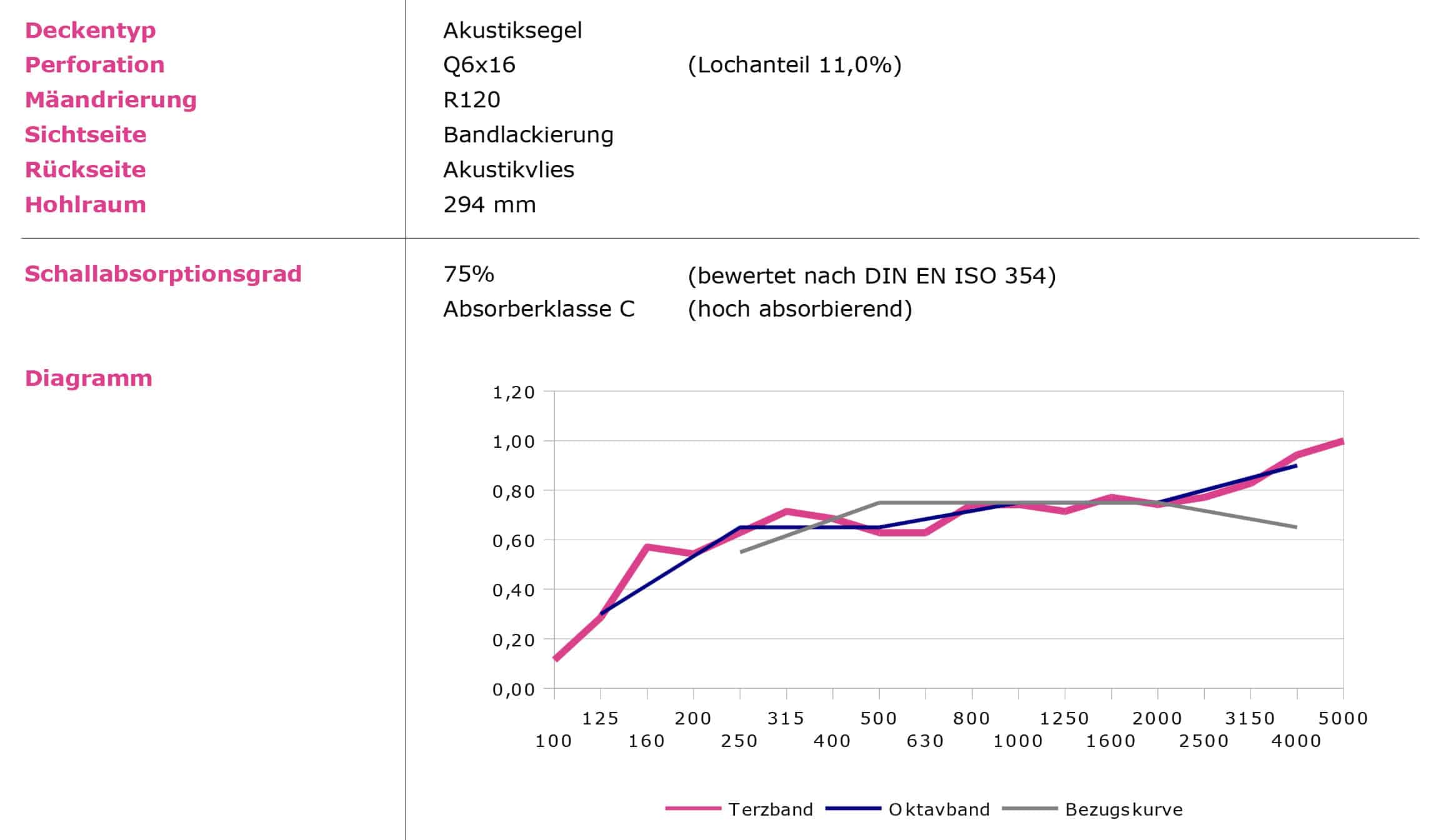

Raumakustik

Fast immer ist die Schallabsorption in modernen Bürogebäuden ein Problem, da große Fensterflächen und baukerntemperierte Baukörper schallharte Flächen darstellen. Für eine entspannte Kommunikation ist daher ein besonderer Augenmerk auf die Raumakustik zu legen.

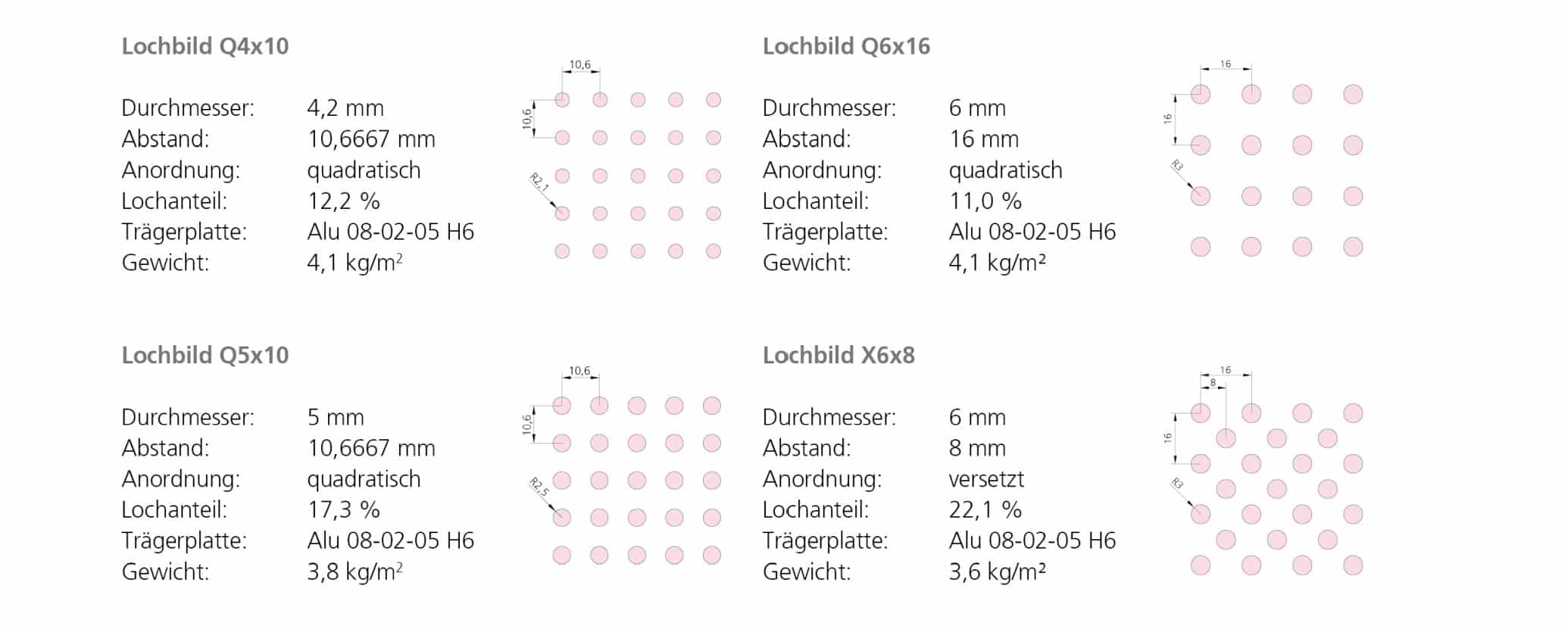

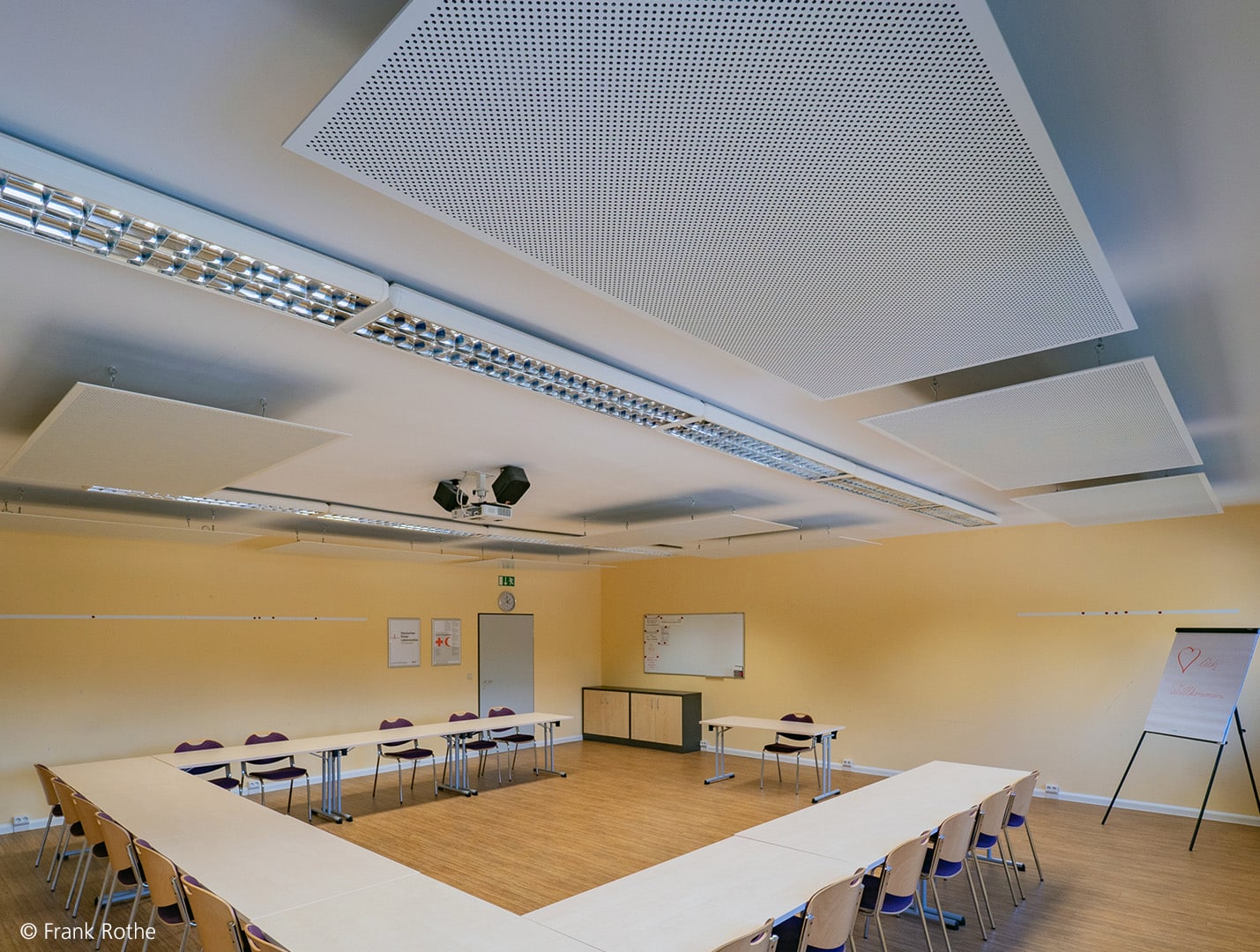

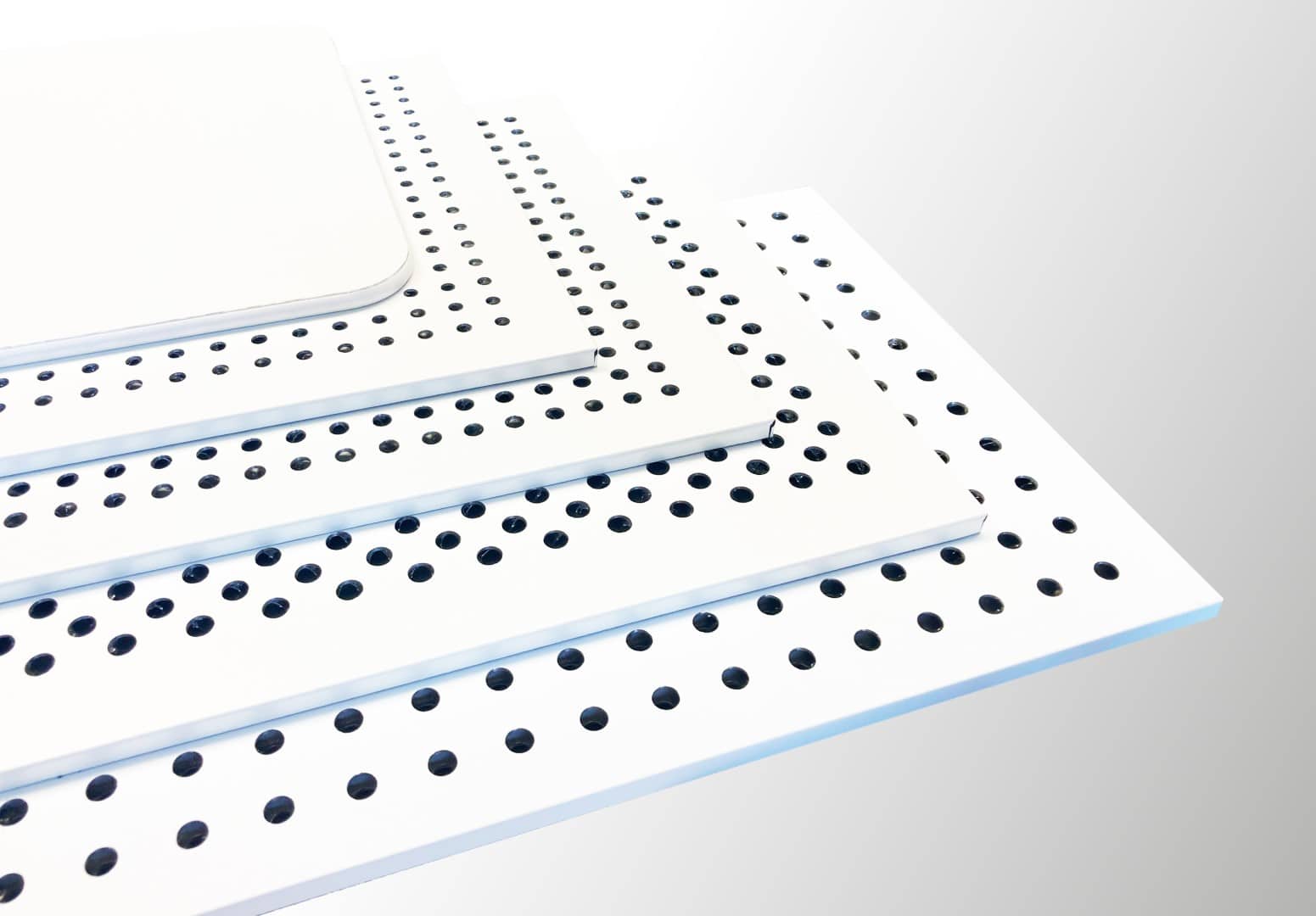

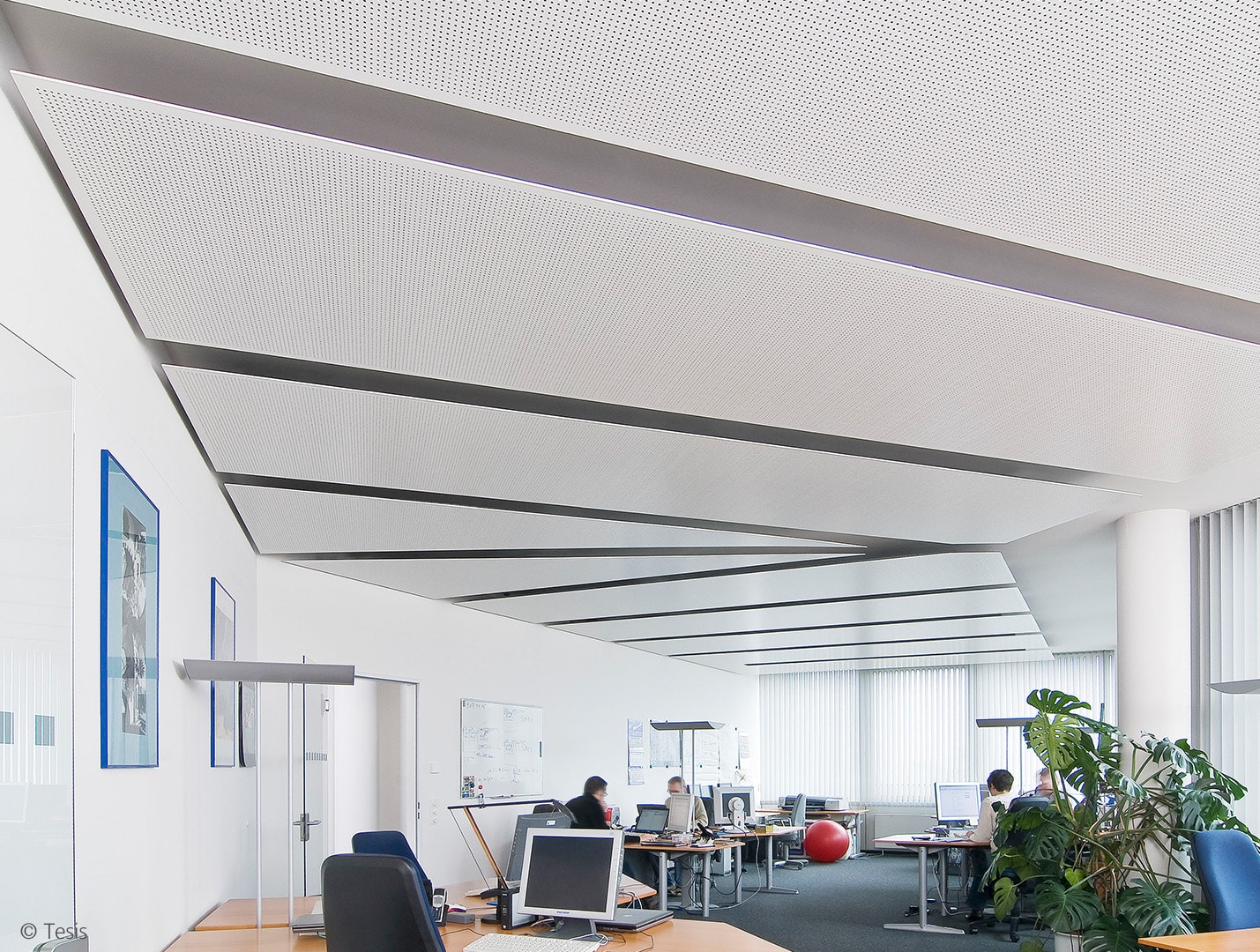

Hier bietet es sich an, direkt perforierte Metawell® Klimadecken einzusetzen. Ist dies nicht mehr möglich, so kann man nachträglich reine Akustikdeckensegel aus Metawell® ohne zusätzliche Kühl- und Heizfunktion installieren. Deren entscheidender Vorteil ist, dass sie nicht thermisch isolierend wirken. So wird die Leistung bereits eingebauter Deckenstrahlflächen gar nicht oder nur in geringem Maße reduziert.

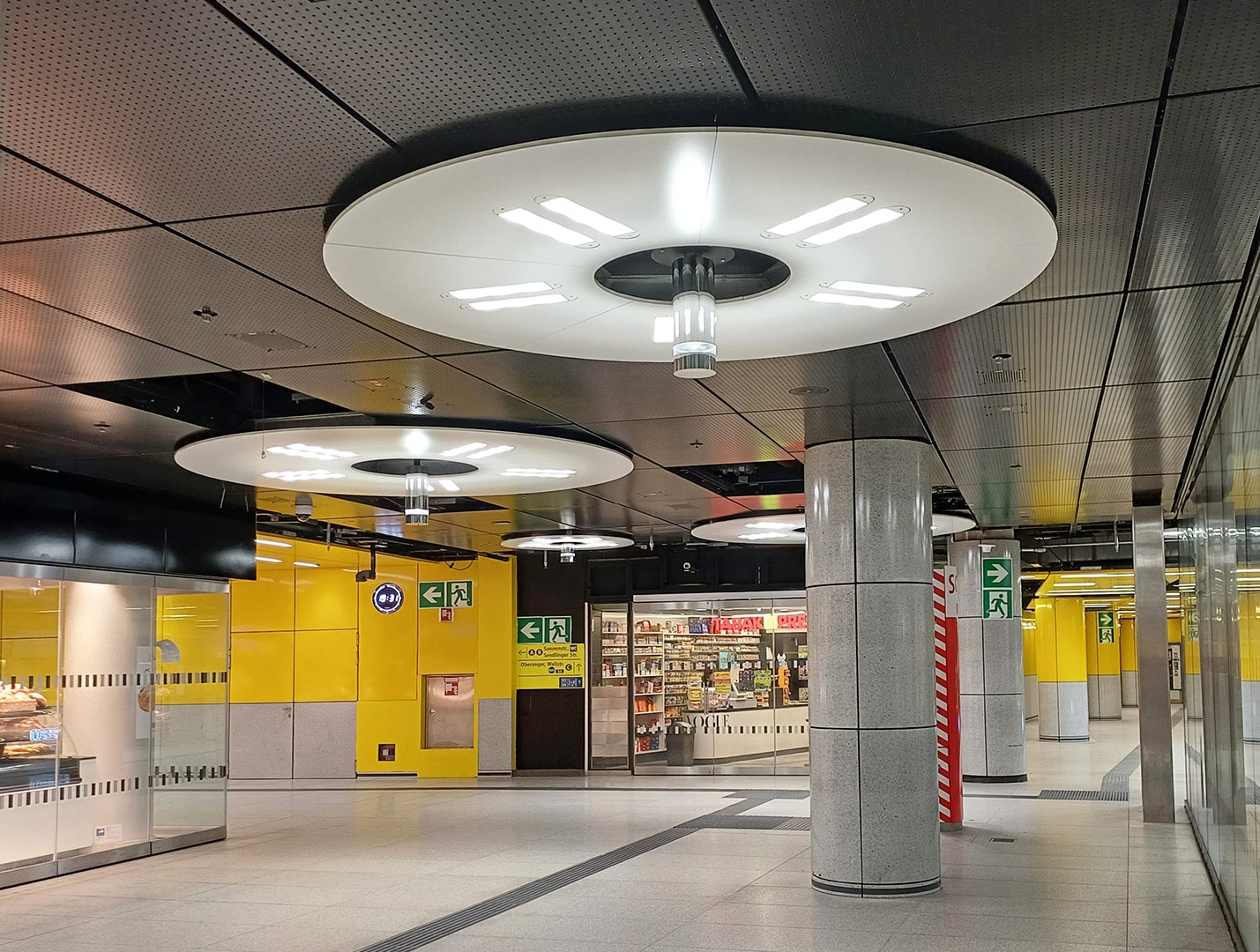

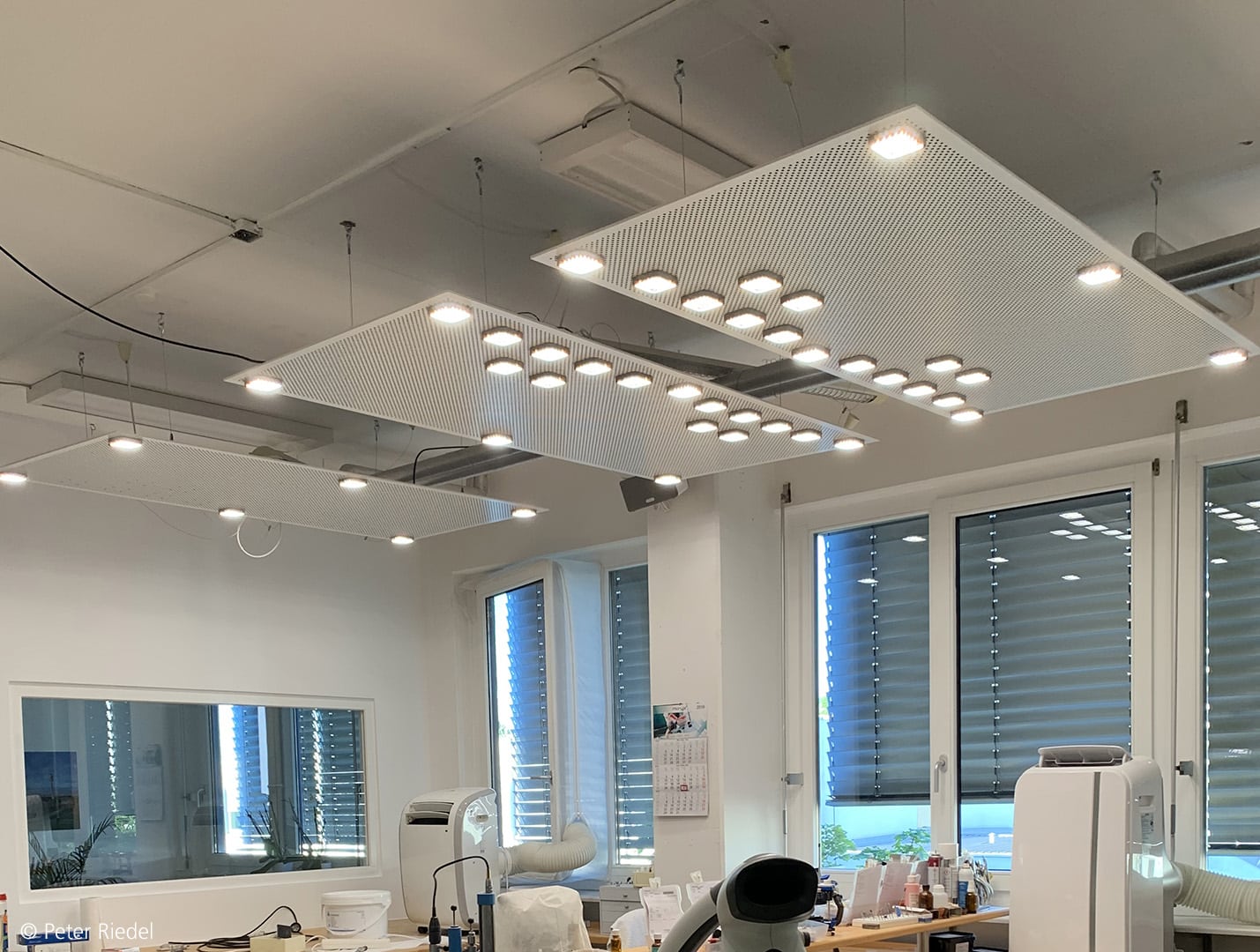

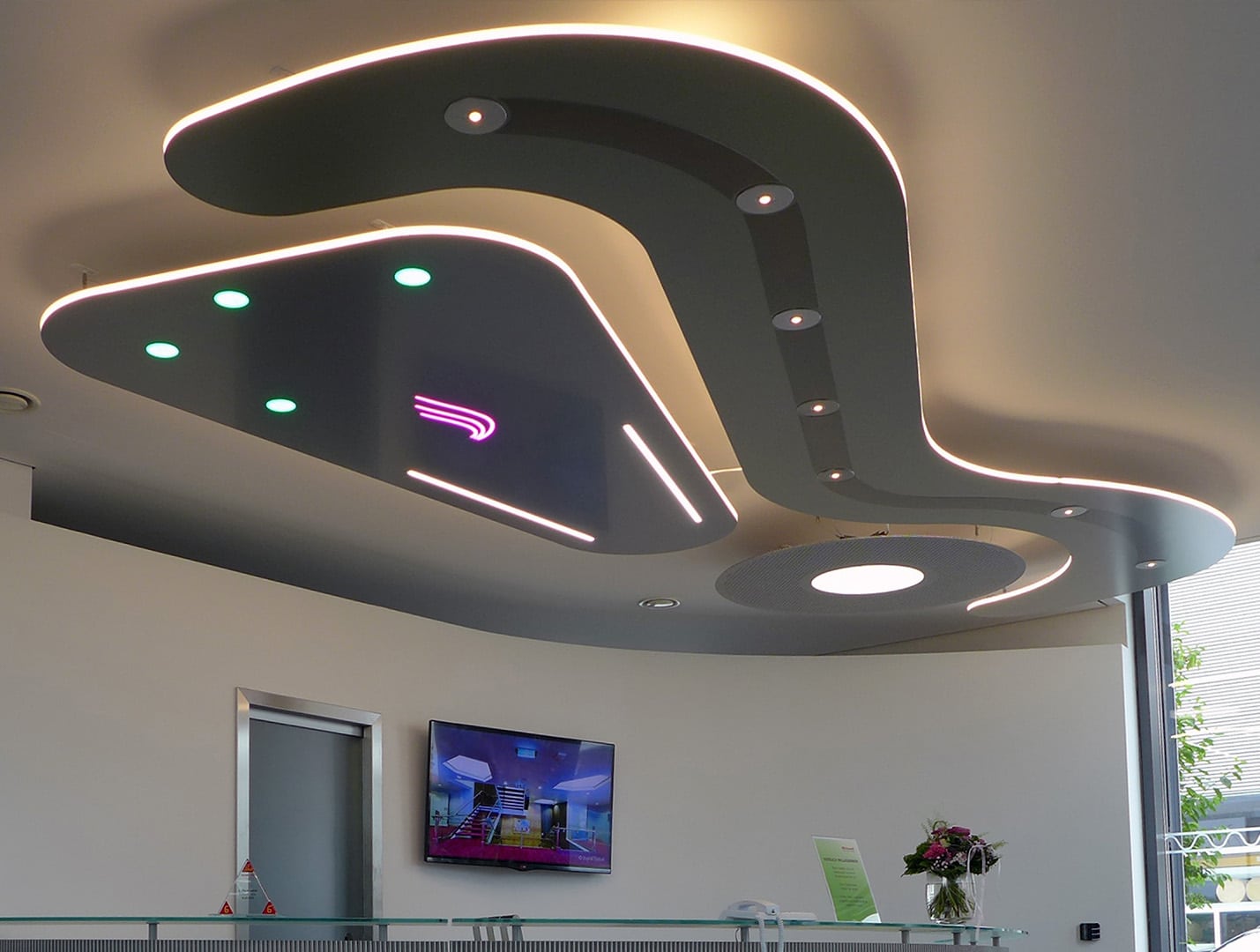

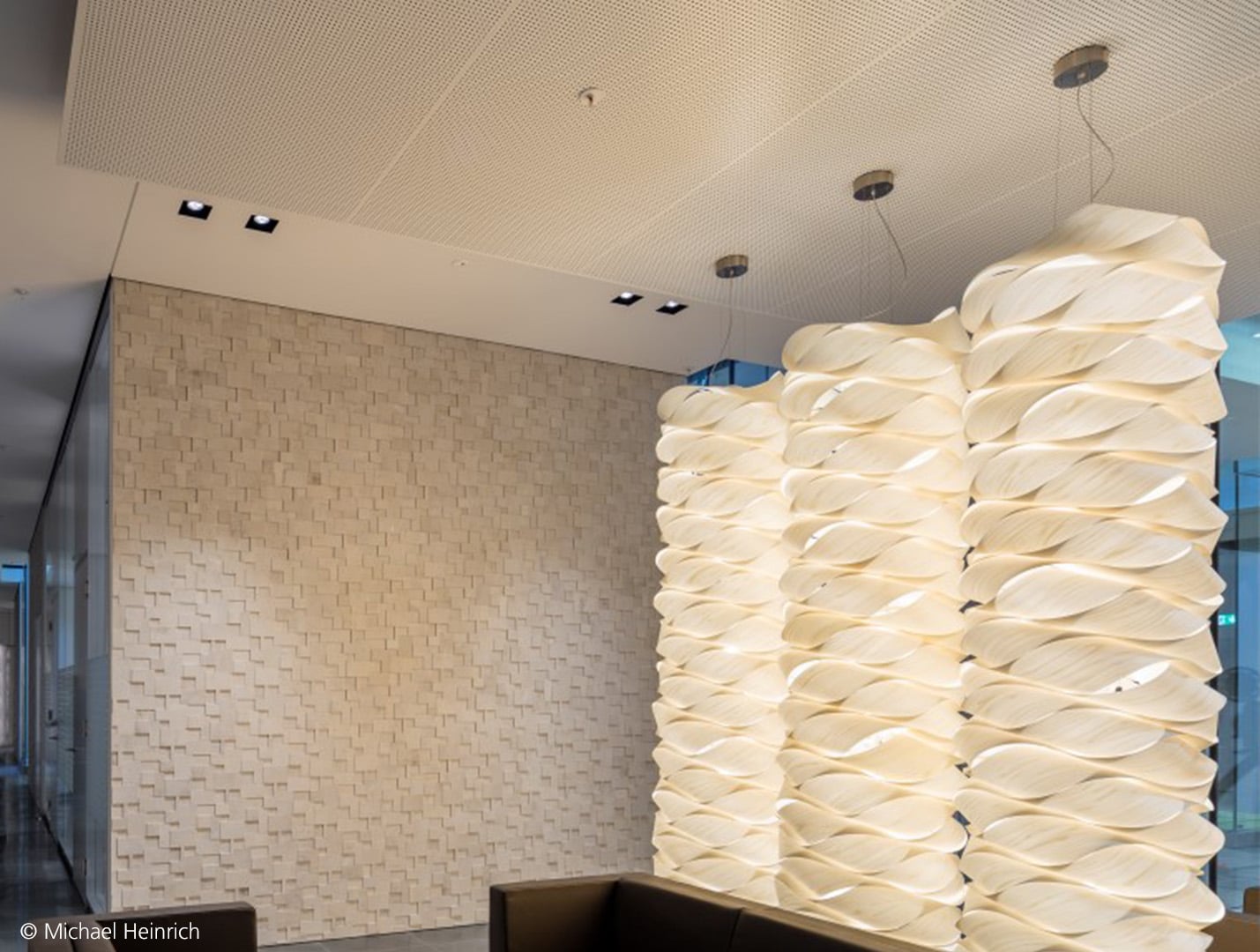

Lichttechnik

Die hohe Eigensteifigkeit von Metawell® erlaubt die Schwächung der Statik durch große Ausschnitte für Einbauleuchten und die Belastung durch hohe Lampengewichte z. B. bei Pendelleuchten. In der Regel ist es nicht erforderlich, die Leuchten separat von der Rohdecke abzuhängen. Dies gibt dem Lichttechniker großen Gestaltungsspielraum und spart Montagekosten. Durch Variation der Lochfeldgrößen, der Oberflächenfarbe und des Glanzgrades lässt sich die Lichtreflektion insbesondere bei Stehleuchten und Deckenflutern auf die Bedürfnisse des Nutzers abstimmen.
Für Klimadeckensegel ist eine optionale Beleuchtung durch LED-Leuchten möglich. Die Beleuchtung kann ohne Verlust von Kühlleistung eingebracht werden, da die schmale Leuchte zwischen die Mäander positioniert werden kann. Die Befestigung der Leuchtmittel ist auch nachträglich durch die vorhandene Perforation möglich. So können zum Beispiel Hängelampen mit einem Gewicht von bis zu 7,5 kg an den Platten befestigt werden. Das Stromkabel kann durch die Perforation auf die Rückseite geführt werden.

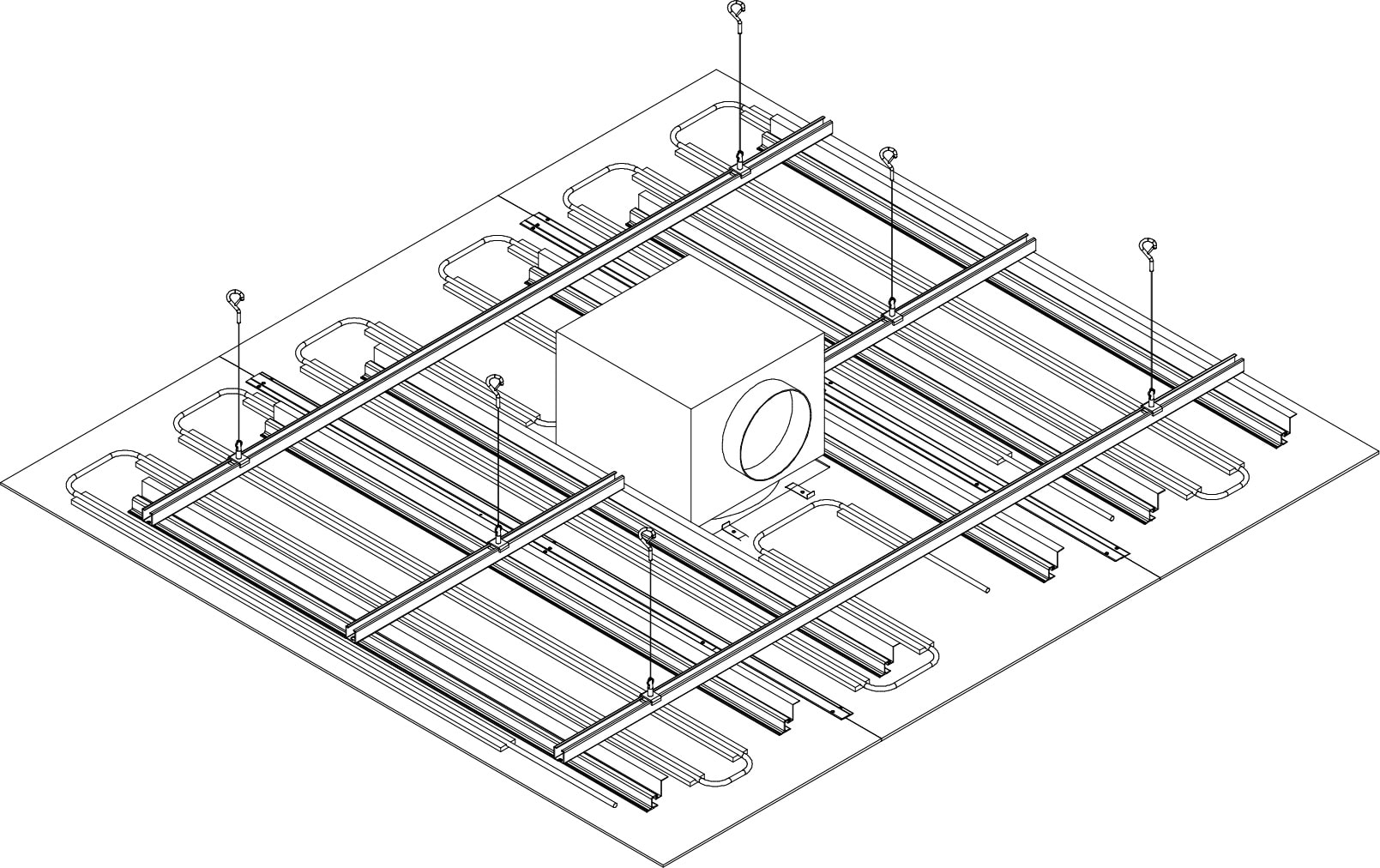

Zuluft

Durch die Verwendung von Klimadecken wird ein großer Teil der Kühllast der Räume durch das Medium Wasser abtransportiert. Die für den Raum erforderliche Zuluft kann mit Untertemperatur in den Raum eingebracht werden, ebenfalls um Kühllast abzuführen. Die genauen Werte sind von TGA-Fachplanern festzulegen. Der Zuluftauslaß wird bei Metawell® Klimadecken verdeckt auf der Rückseite angebracht und sorgt für eine horizontale Luftströmung mit Dralleffekt. Der Auslaß ist von der Sichtseite nicht zu sehen, da sich dieser hinter der Perforierung verbirgt.
Es gibt drei verschiedene Nennweiten (NW) zur Auswahl: NW 160, NW 200 und NW 250 – jeweils mit einer Aufbauhöhe von 177 mm. Die genaue Auslegung ist abhängig von der Raumabmessung, der Segelanzahl und des Zuluftvolumenstroms. Ein Berechnungsbeispiel finden Sie in der Broschüre „Funktionsdecken“.

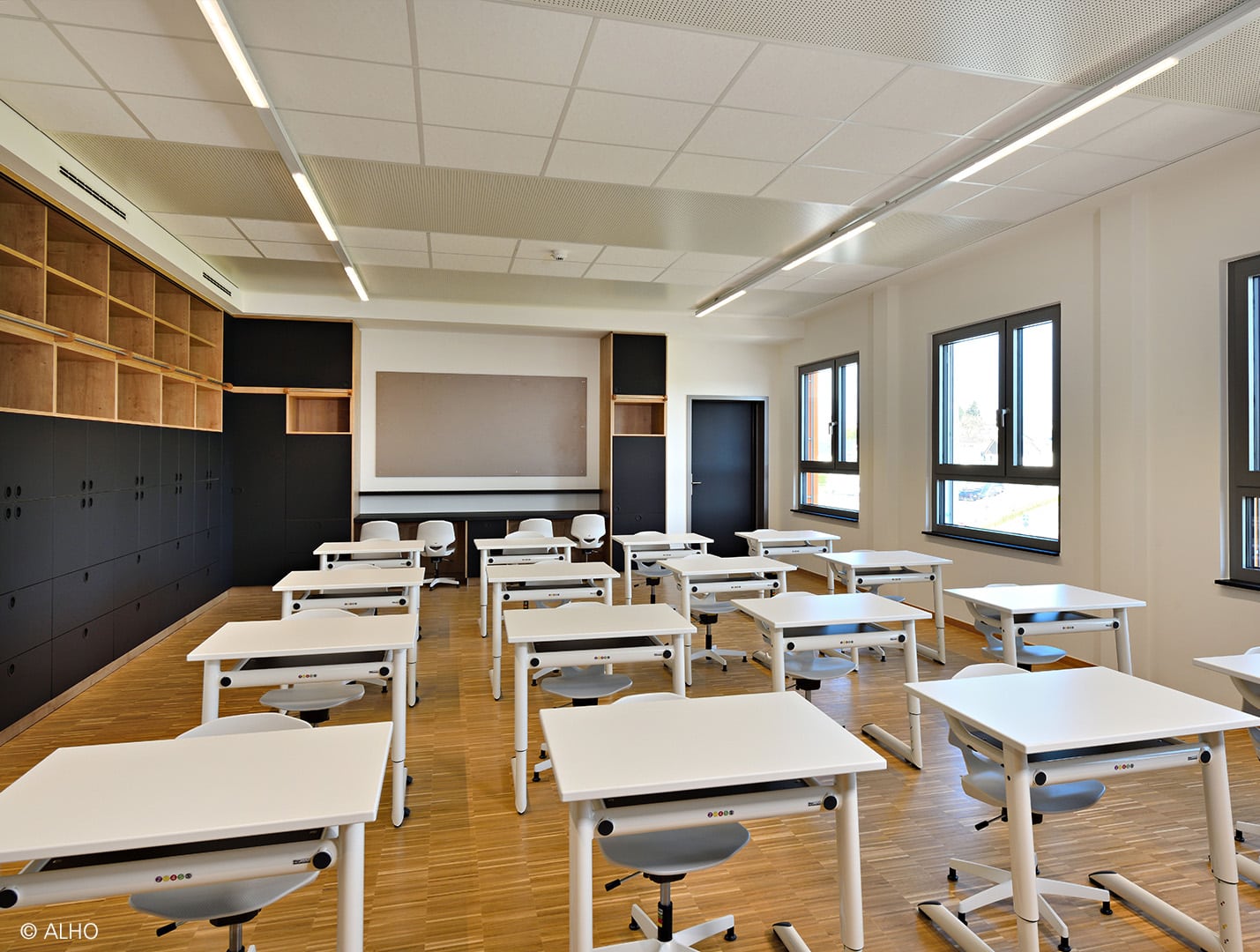

Modulbau

Einen immer höheren Anteil am Baugeschehen nimmt der Modulbau ein. Architektonische Freiheit und Modulbau sind heutzutage jedoch keine Gegensätze mehr. Mittlerweile sind alle Arten von Gebäuden realisierbar und auch die Ausstattung der Modulbauten folgt dem Wunsch nach Besonderheit und architektonischer Eleganz.
Unsere akustisch wirksamen Klimadeckensegel eignen sich durch die vielfältigen Kombinationsmöglichkeiten von Design, Kühlen, Heizen, Akustik, Licht und Luftzufuhr hervorragend für die Verwendung im Modulbau.

Metawell Deckensegel Modulbau

Der hohe Vorfertigungsgrad der Modulbauten wird durch unsere Deckensegeln optimal ergänzt. Wir liefern vormontierte einteilige und großformatige Deckensegel, die im Werk der Modulbauhersteller schnell und sehr einfach montiert werden können. Aufgrund der hohen Biegesteifigkeit und des geringen Gewichts eignen sich die Deckensegel für einen schnellen Einbau und liefern auch beim Transport zur Baustelle gute Gründe für den Einsatz. Durch die Verwendung von Deckensegeln sind Raumgrundrisse effizient und auch an zukünftige Gegebenheiten anpassbar. Unsere Klimadeckensegel bestehen zu 100% aus Aluminium und können ohne Materialtrennung nach der Nutzungsdauer recycliert werden.
